접점수은식내기

대화정공 제품에 대한 소개입니다.

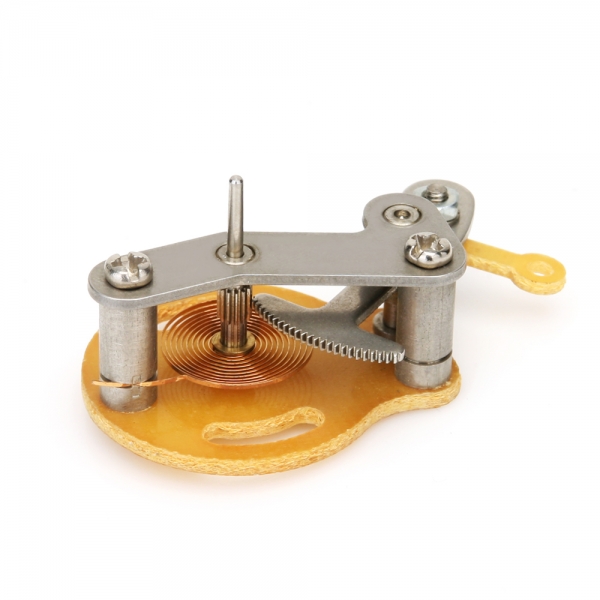

접점수은식내부기구 (Contact Hydrarpyrum Type Movement)
- 절연타입 (Insulation Type)
제품사양 (Product Specification)
- 하판 (Upper plate), 로드(Rod) - 에폭시(Epoxy) 1.5t
- 상판 - SUS304
정밀도 (Degree of precision)
- 도면상 허용공차내에서 가공
+ 가공기본정밀도 (SUS304기준 ± 0.02)
+ 조립시 부품간에 밸런스 (메달주, 섹터핀 붓싱)
고려해서 부품가공, 조립
종류 (Type)
종류 일반용 (Standard Type) 고온용 (High Temperature)
부르동관 적용범위
(The limit of application)		 - -
피니온
(Tooth of Pinion)		 13tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02) 12tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02)
섹터
(Tooth of Sector)		 141tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02) 186tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02)
동작범위
(Working range)		 270 / 3.2mm 270 / 2.7mm
부품 이미지

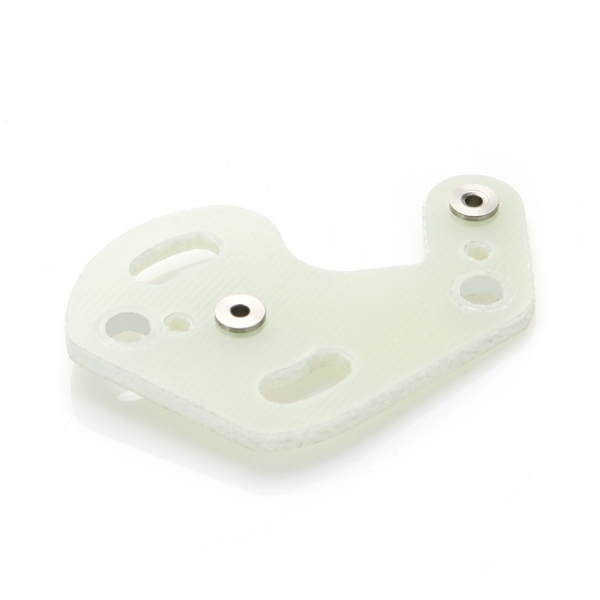

  • 하판
    하판 에폭시, 1.5t, 이미지는 안착용임

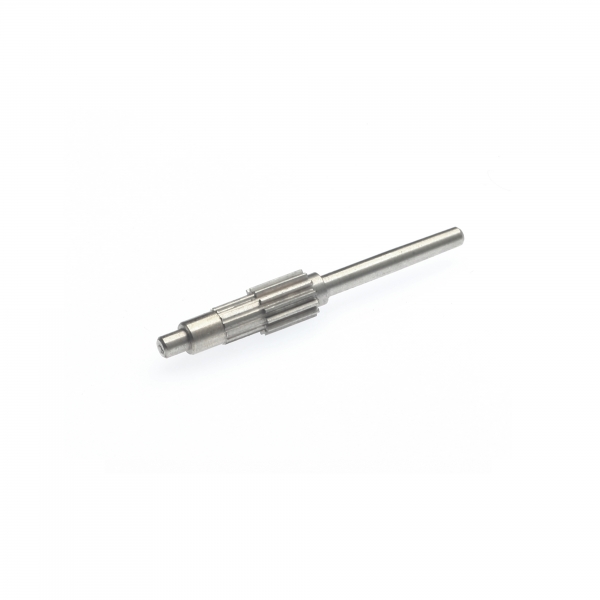

  • 피니온
    피니온

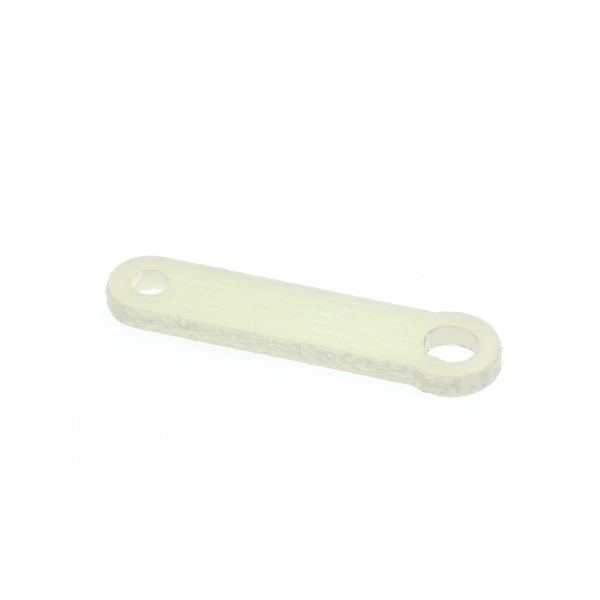

  • 접점로드-15L,1.4t
    접점로드-15L,1.4t

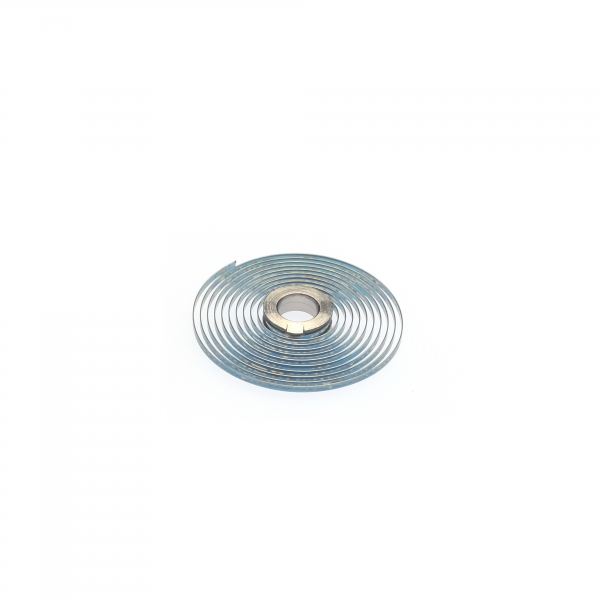

  • 유사
    유사

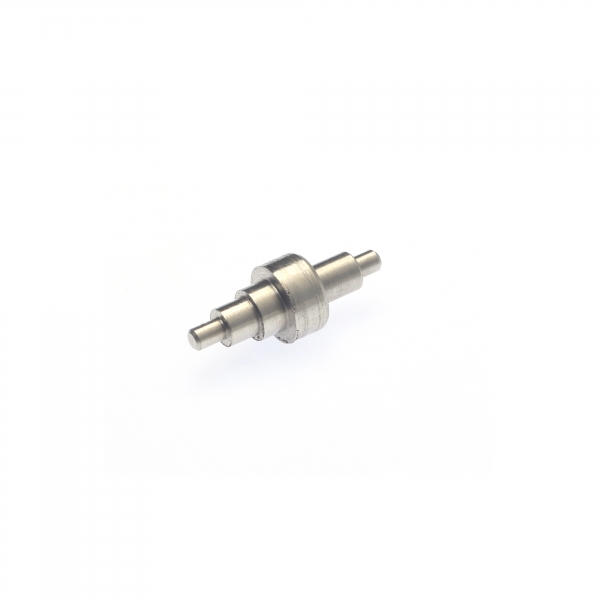

  • 섹터핀
    섹터핀

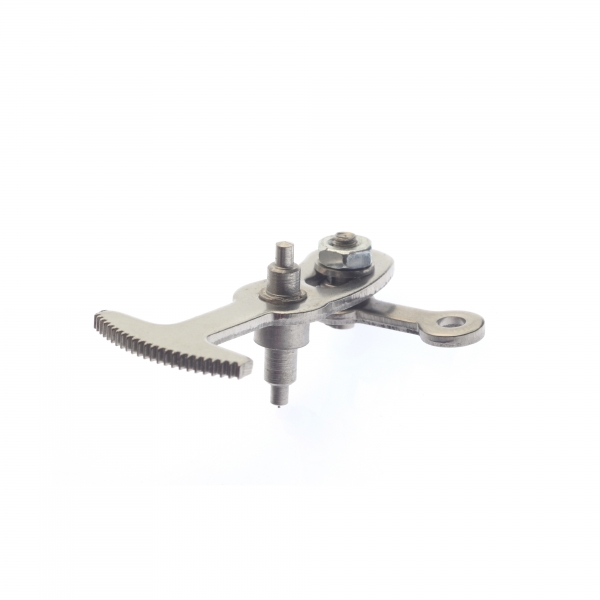

  • 섹터+섹터핀+로드
    섹터+섹터핀+로드

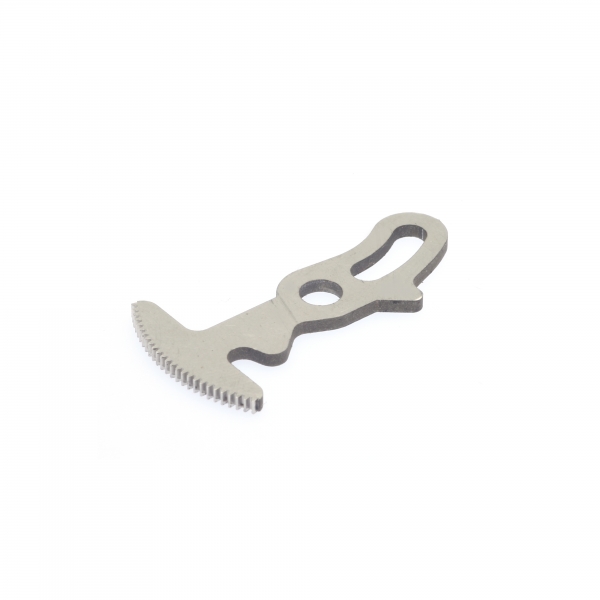

  • 섹터
    섹터

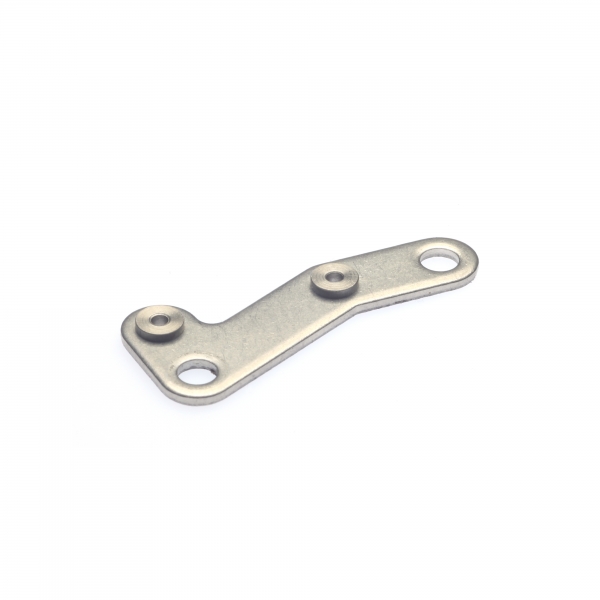

  • 상판1
    상판1

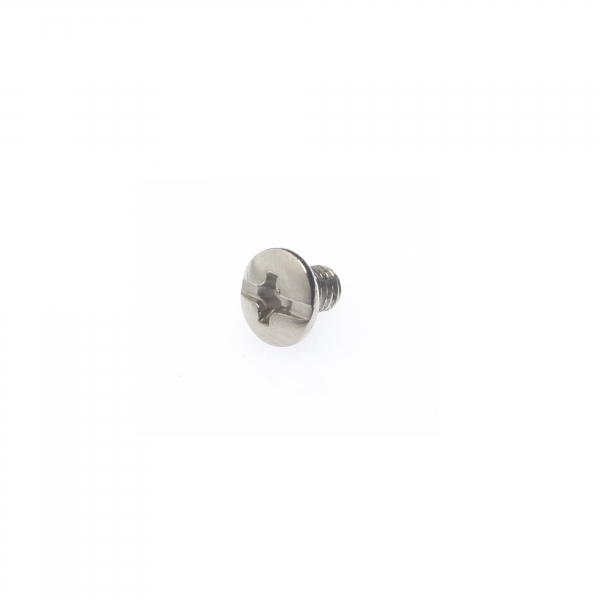

  • 고정비스
    고정비스
