밀도계내부기구

대화정공 제품에 대한 소개입니다.

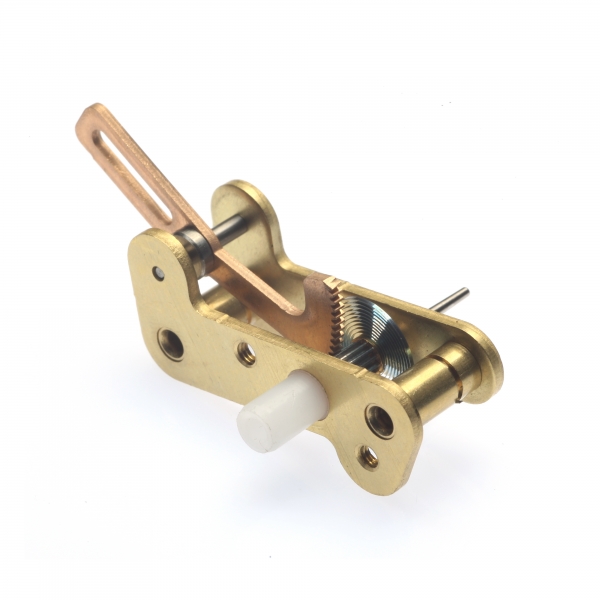

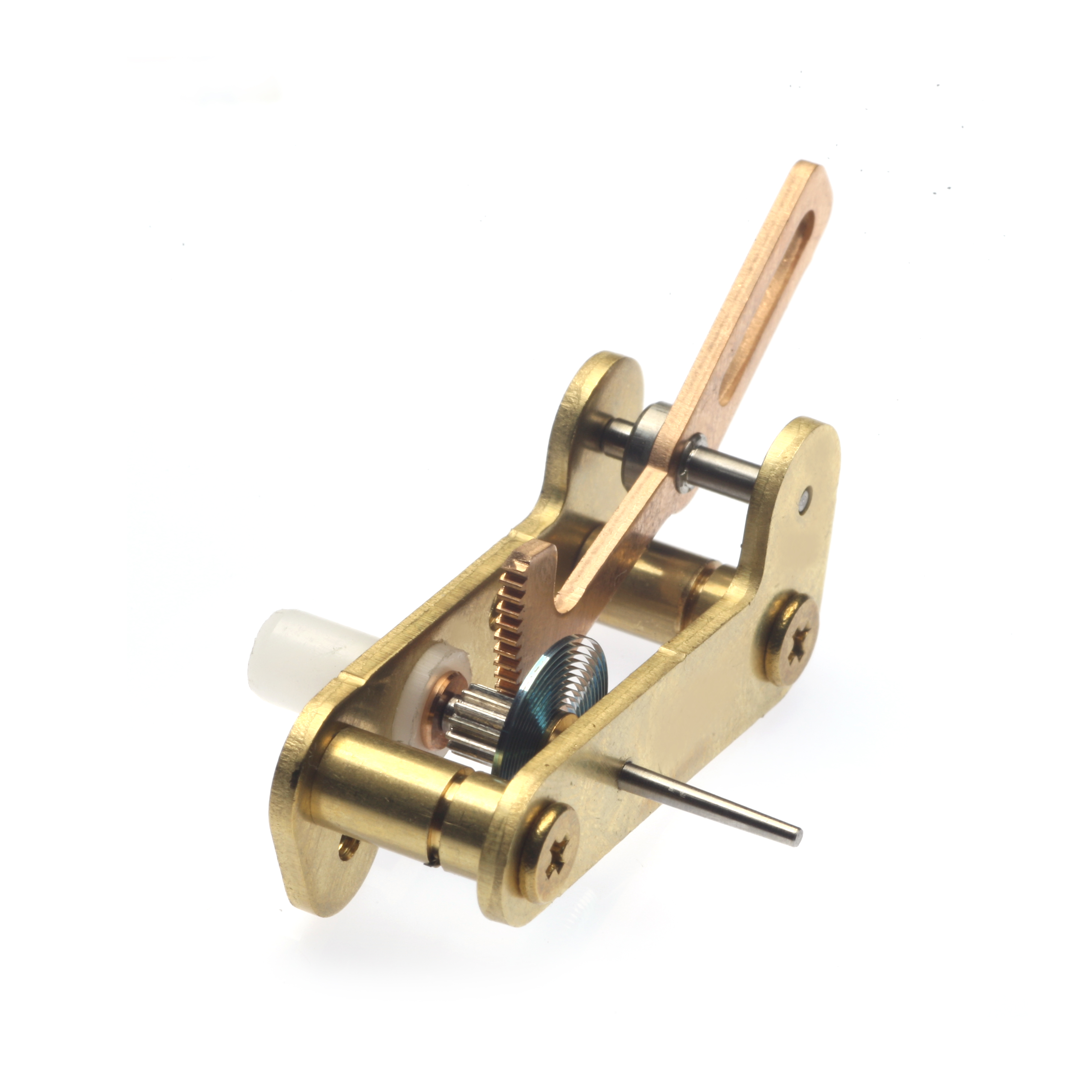

밀도계 내부기구(Density Movement)
중압(Medium Pressure)
고압(High Pressure)

모든부품은 대화정공에서 가공,조립함
제품사양 (Product Specification)
본 내부기구는 변전소등 특수한목적에 최적화된 내부기구로서 측정값의 정확도 확보를 위해 기구의 모든부품에 0.01이하의 공차로 가공되어 측정값의 신뢰도를 높인 제품이다.
기본사양 (Standard Specification)
상/하판(Upper plate/ Bottom plate),섹터(Sector)-황동(Brass) 1.5T
피니온(Pinion)- SUS303
붓싱(Bushing)- 인청동(Bronze)

정밀도 (Degree of precision)
-도면상 허용공차내에서 가공
+가공기본정밀도(Brass,SUS304복합 ±0.01)
+조립시 부품간에 밸런스(메달주, 섹터핀 붓싱등)
고려해서 부품가공,조립

종류 (Type)
종류 저압 (LowPressure) 중압 (Medium Pressure) 고압 (High Pressure)
부르동관 적용범위
(The limit of application)		 - 10~50kg 10~50kg
피니온
(Tooth of Pinion)		 - 13tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.01) 13tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.01)
섹터
(Tooth of Sector)		 - 141tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.01) 141tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.01)
동작범위
(Working range)		 - 270° / 3.2mm 270° / 2.7mm
부품 이미지

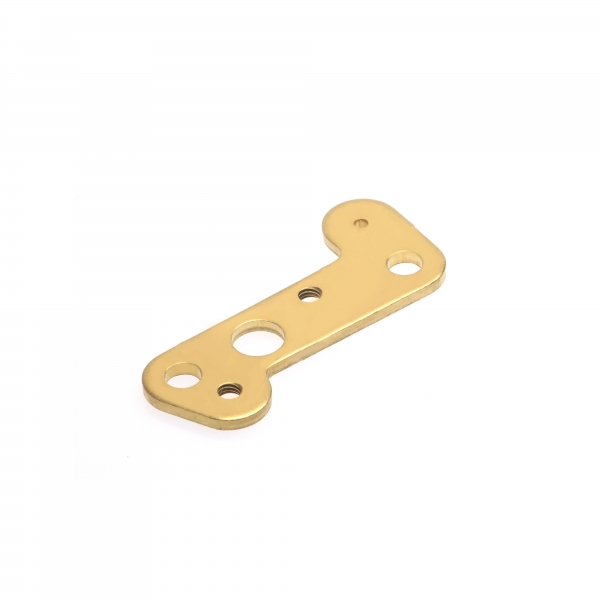

  • 하판
    하판 1.5t, Brass

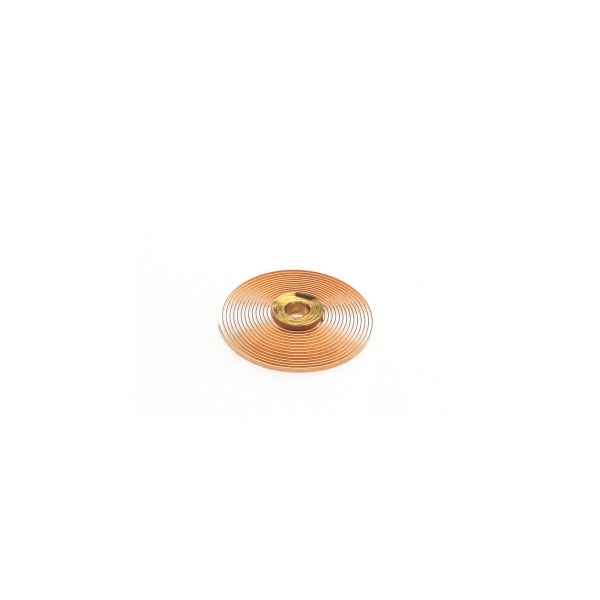

  • 유사-중압용
    유사-중압용

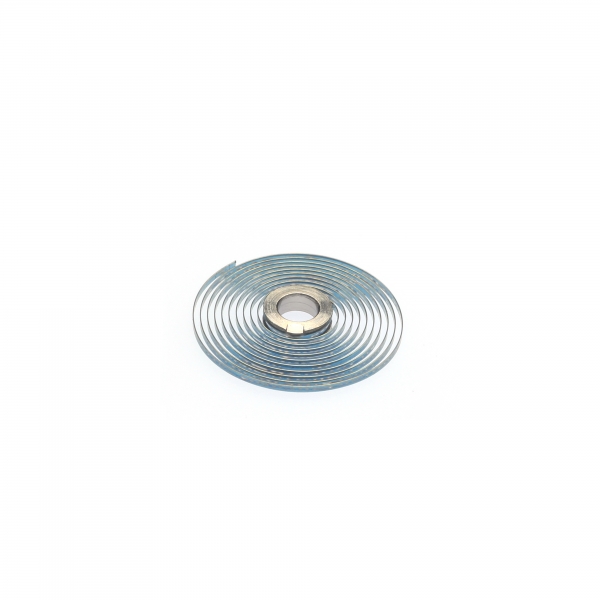

  • 유사-고압용
    유사-고압용
  • 섹터핀
    섹터핀 L12.5, SUS303

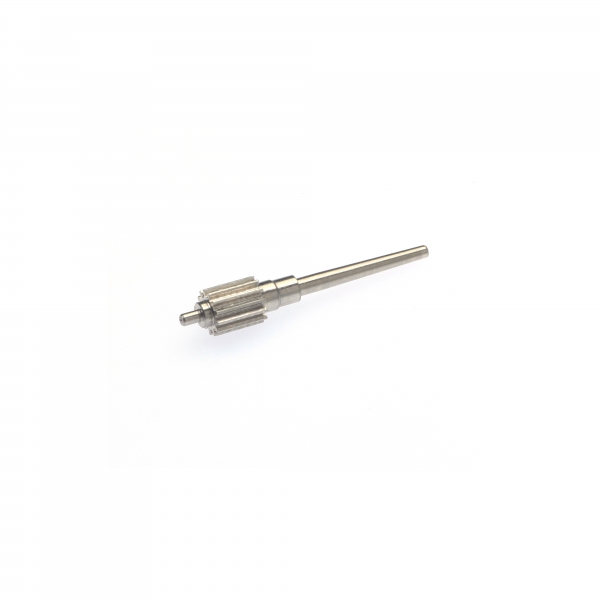

  • 피니온
    피니온 L22.0, SUS303, 기어모듈-중압/고압 0.25

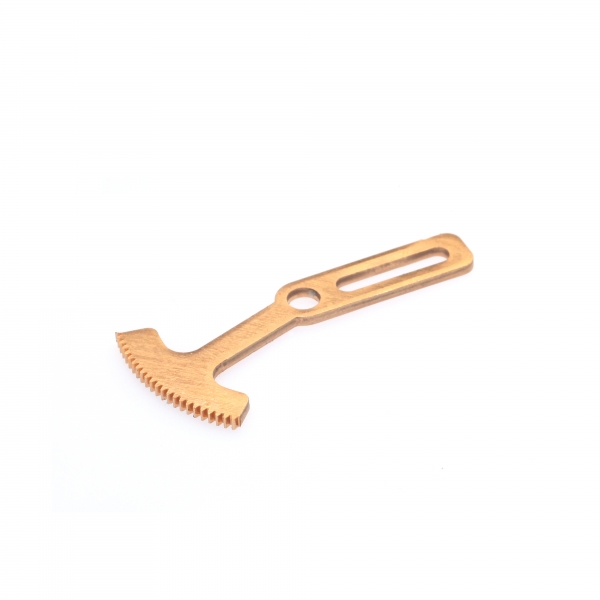

  • 섹터
    섹터 1.22t, 인청동, 기어모듈-중압/고압 0.25
  • 붓싱셋트
    붓싱셋트 아세탈붓싱L10.0. 인청동붓싱 L4.0

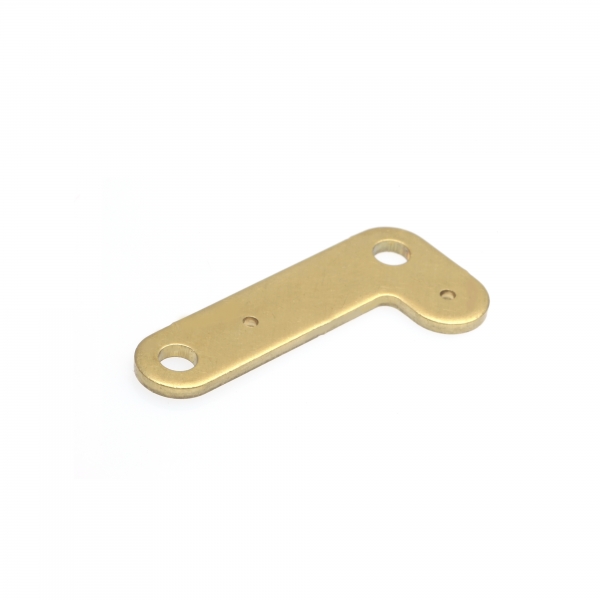

  • 상판
    상판 1.5t, Brass

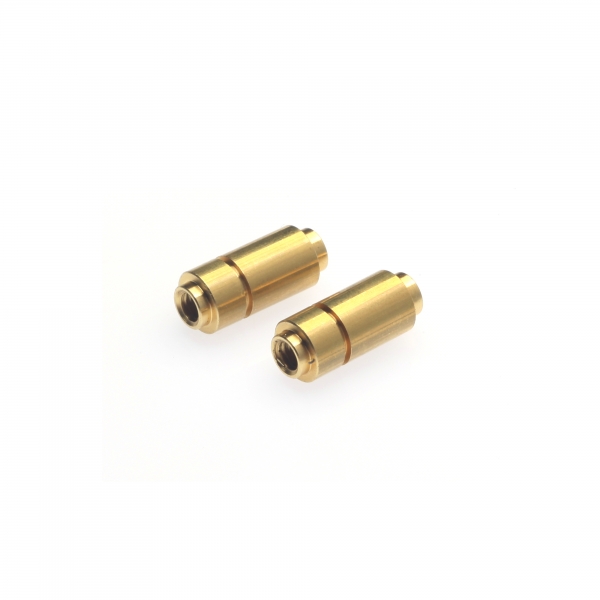

  • 메달주
    메달주 L11.9 ,Brass, TAP-M2*P0.4
