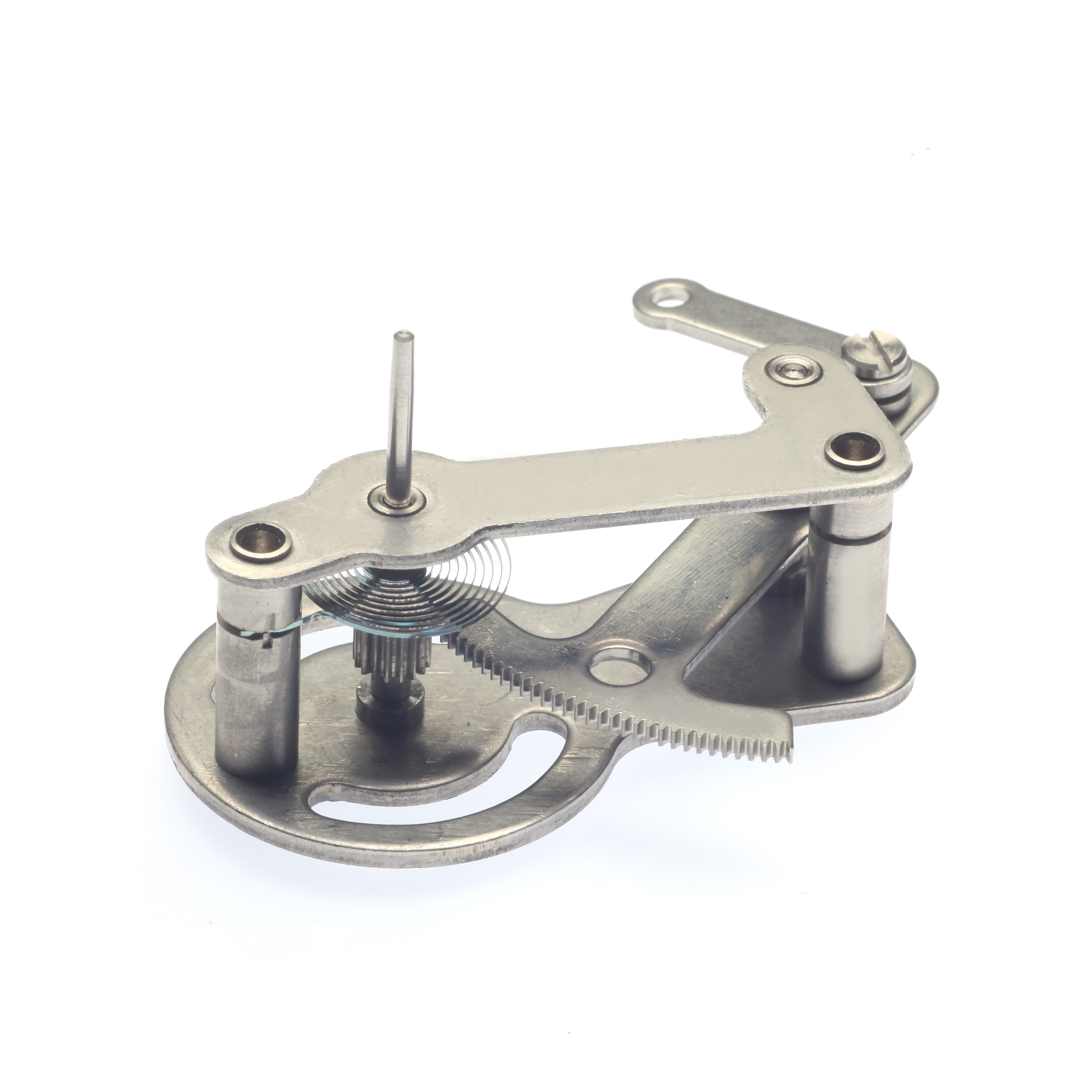

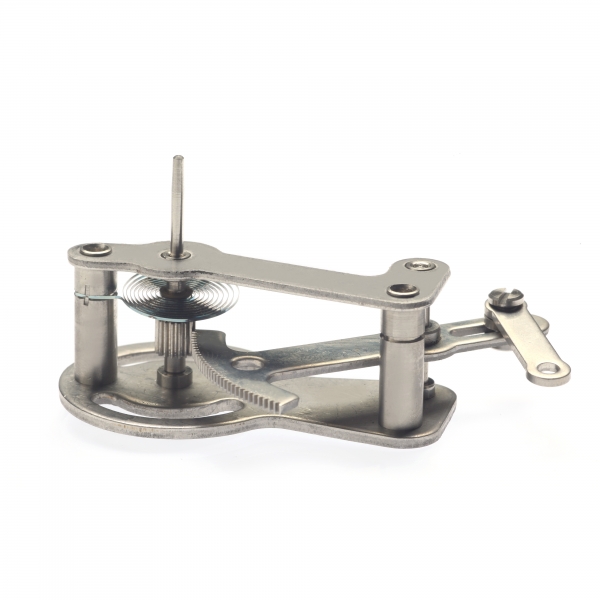

150ø 차압계내부기구 (일반급)

대화정공 제품에 대한 소개입니다.

150∅ 차압계내부기구 일반급(150∅Differential Pressure Movement Basic grade)
중압(Medium Pressure)
고압(High Pressure)

모든부품은 대화정공에서 가공,조립함
제품사양 (Product Specification)
본 내부기구는 0.5급과 유사한 성능을 지니고 있고 0.5급의 가격적 단점을 보완하고자 개발된 내부기구이다
기본사양 (Standard Specification)
상판하판(Upper,under plate),로드(Rod)- SUS304 1.5t
붓싱(Bushing)- SUS303
정밀도 (Degree of precision)
-도면상 허용공차내에서 가공
+가공기본정밀도(SUS304기준 ±0.02)
+조립시 부품간에 밸런스(메달주, 섹터핀 붓싱등)
고려해서 부품가공,조립
종류 (Type)
종류 저압 (LowPressure) 중압 (Medium Pressure) 고압 (High Pressure)
부르동관 적용범위
(The limit of application)		 - 10~50kg 60~1000kg
피니온
(Tooth of Pinion)		 - 15tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02) 12tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02)
섹터
(Tooth of Sector)		 - 177tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02) 218tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02)
동작범위
(Working range)		 - 270°/ 3.2mm 270° / 2.7mm
부품 이미지

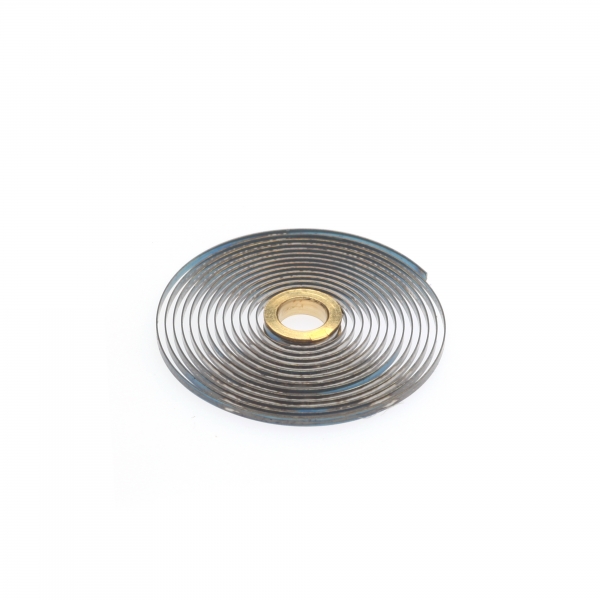

  • 피니온+유사
    피니온+유사

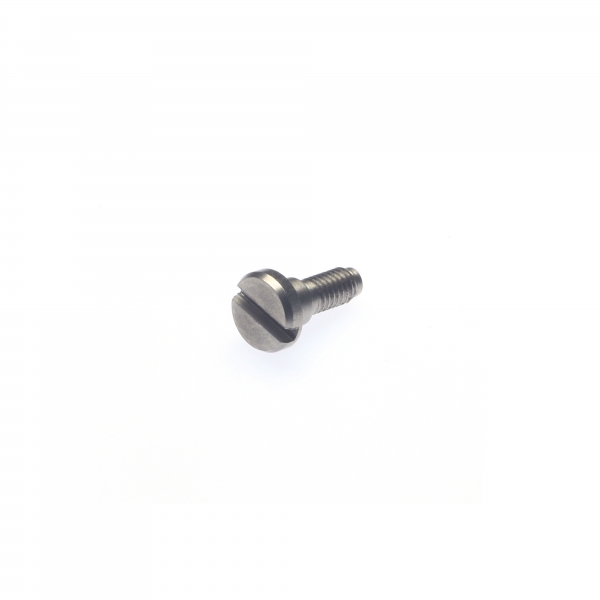

  • 턱진비스
    턱진비스 L8.3, SUS304, Threading-M2.6*P0.45
  • 턱진비스
    턱진비스 L2.7, TAP-M2.6*P0.45, SUS303

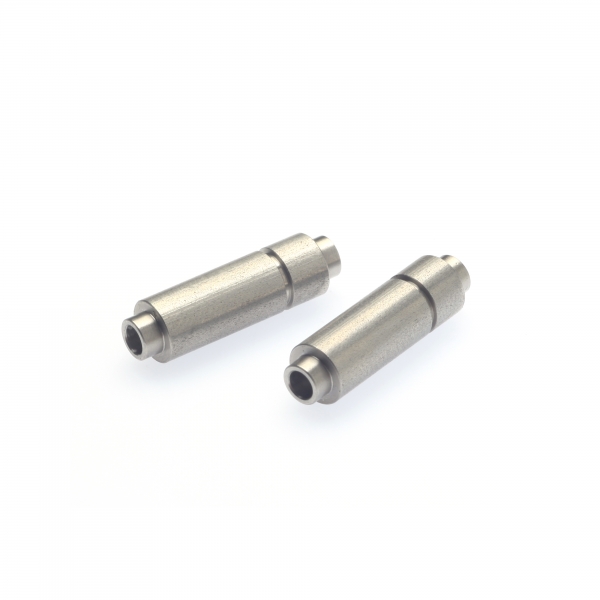

  • 메달주
    메달주 L16,SUS304

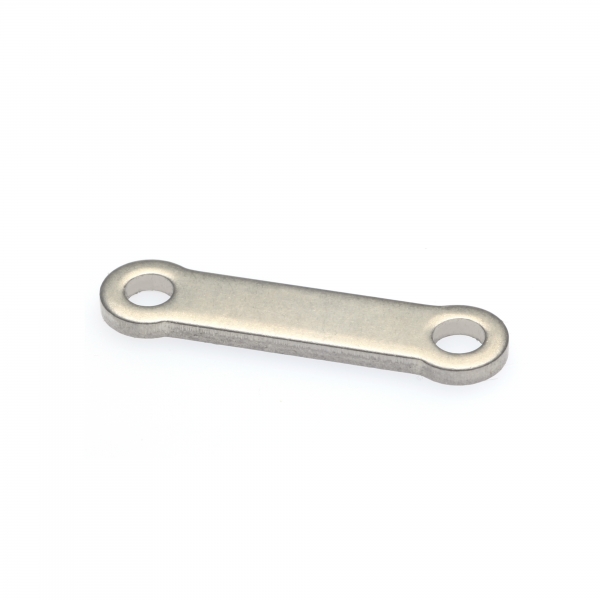

  • 로드
    로드 L19,, 1.5t, SUS304
  • 유샤
    유샤
  • 와셔
    와셔 SUS303, 1.4t

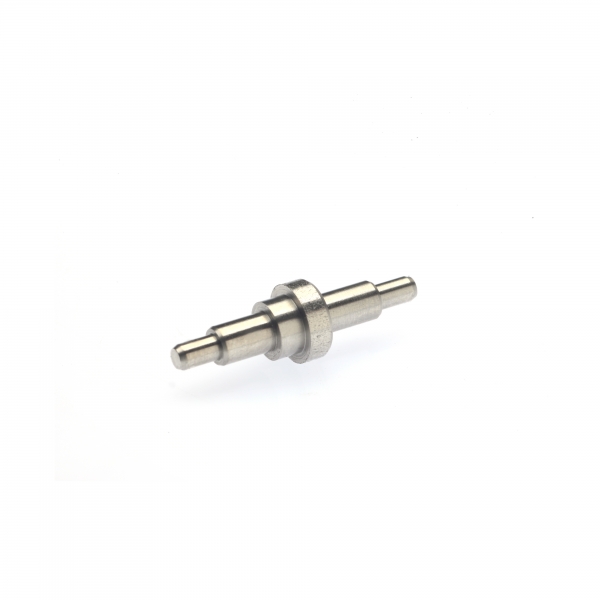

  • 섹터핀
    섹터핀 SUS303

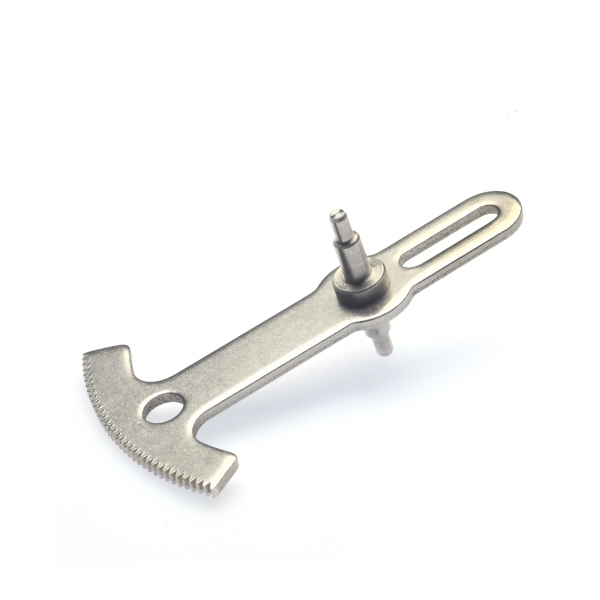

  • 섹터+섹터핀
    섹터+섹터핀

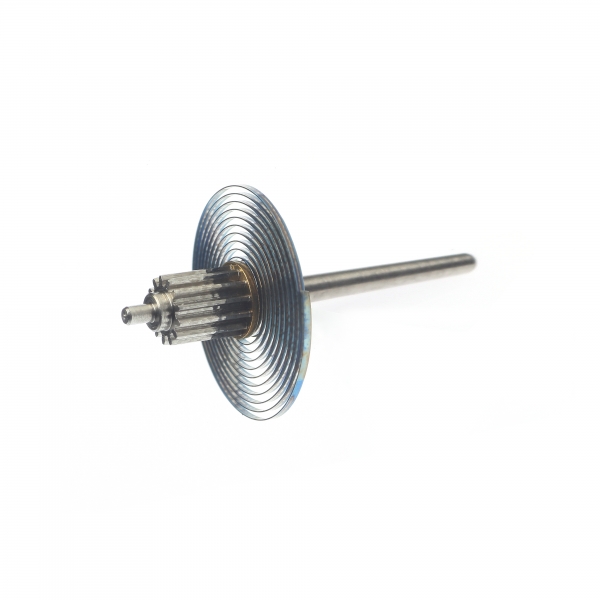

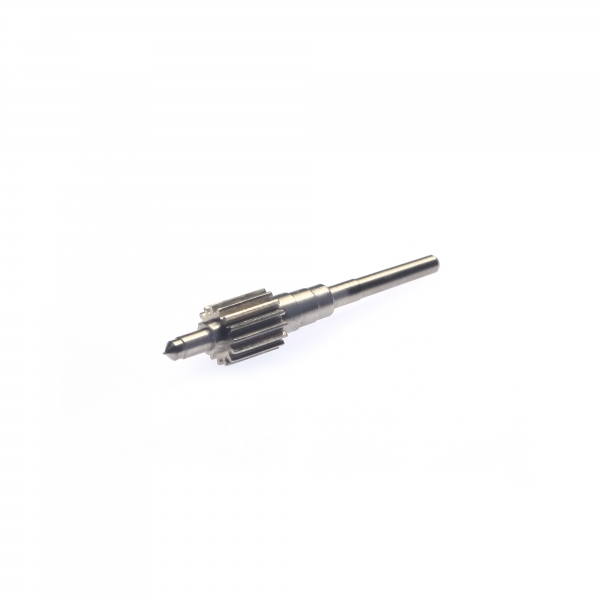

  • 피니온
    피니온 SUS303,기어모듈-중압0.4, 고압0.25

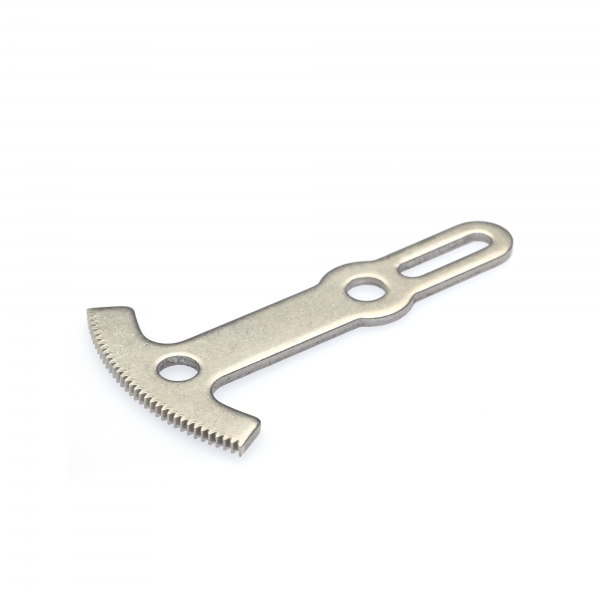

  • 섹터
    섹터 1.5t, SUS304, 기어모듈-중압0.4, 고압0.25

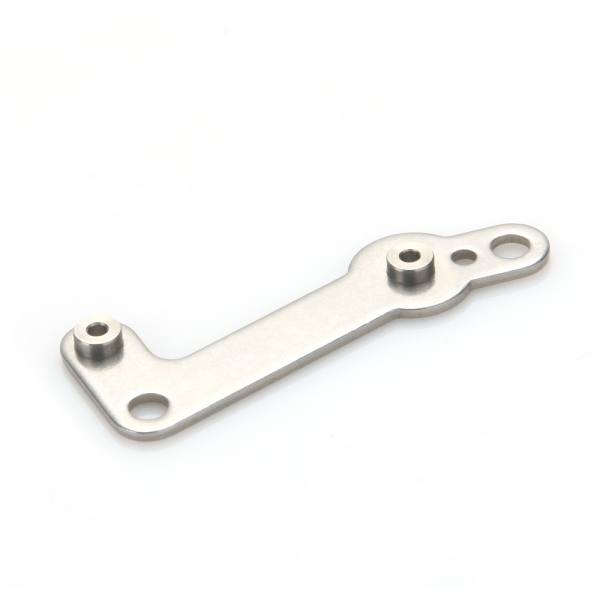

  • 상판
    상판 1.5t, SUS304

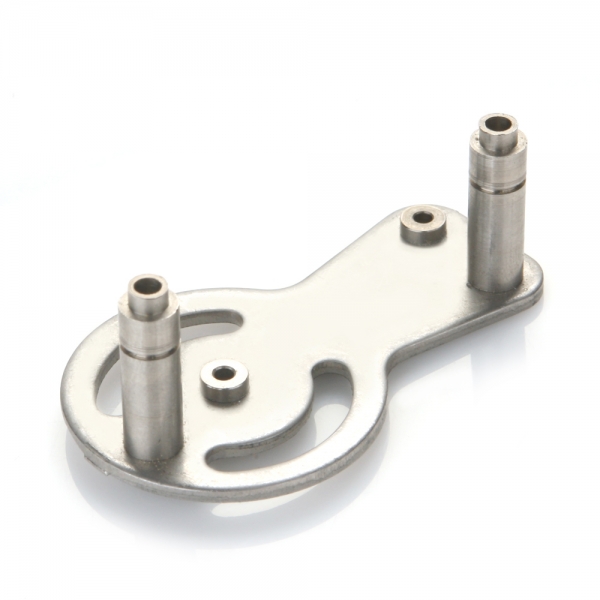

  • 하판
    하판 1.5t, SUS304
