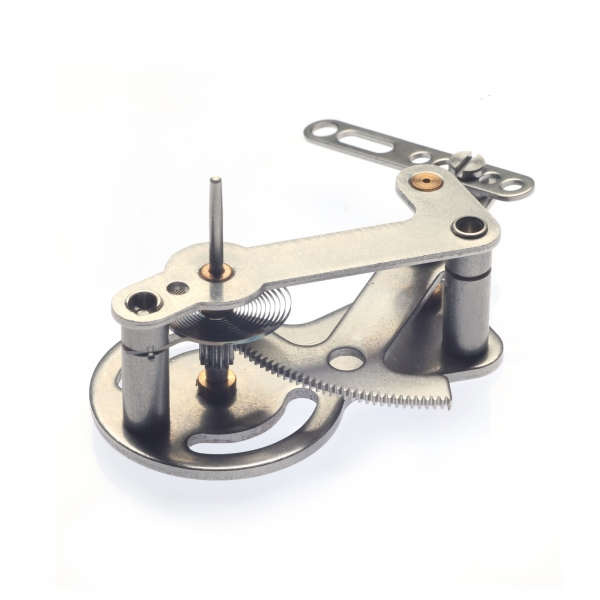

150ø 차압계내부기구 (0.5급)

대화정공 제품에 대한 소개입니다.

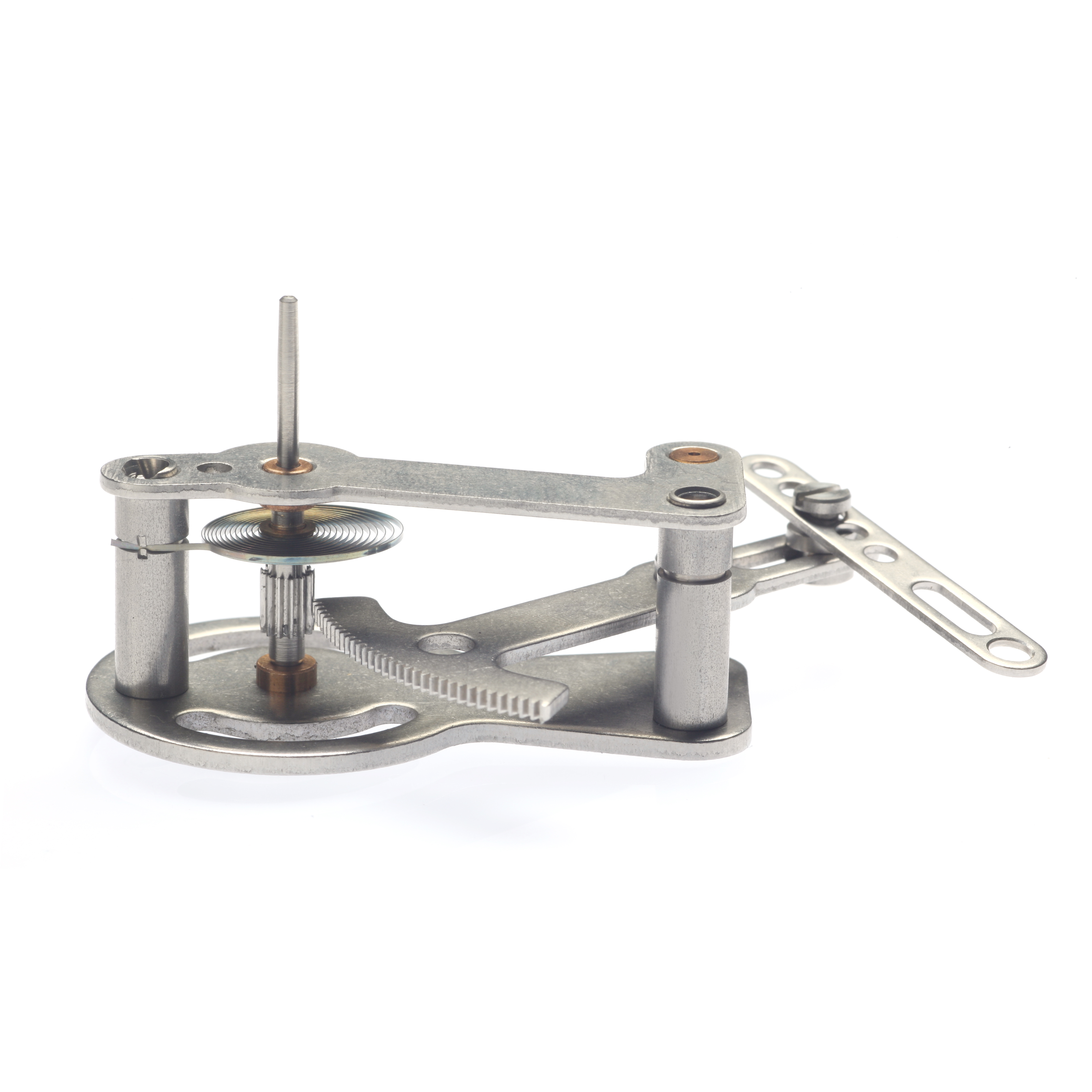

150∅ 차압계내부기구 0.5급(150∅Differential Pressure Movement 0.5grade)
중압(Medium Pressure)
고압(High Pressure)

모든부품은 대화정공에서 가공,조립함
제품사양 (Product Specification)
본 내부기구는 양압의 차이를 측정하는데 사용되어지는 내부기구로 500mm 1000bar까지는 저압, 2000mm 10bar까지 고압으로 사용되어진다.
기본사양 (Standard Specification)
상판하판(Upper,under plate),로드(Rod)- SUS304 1.5t
붓싱(Bushing)- 인청동(Bronze)
정밀도 (Degree of precision)
-도면상 허용공차내에서 가공
+가공기본정밀도(SUS304기준 ±0.02)
+조립시 부품간에 밸런스(메달주, 섹터핀 붓싱등)
고려해서 부품가공,조립
종류 (Type)
종류 저압 (LowPressure) 중압 (Medium Pressure) 고압 (High Pressure)
부르동관 적용범위
(The limit of application)		 - 10~50kg 60~1000kg
피니온
(Tooth of Pinion)		 - 15tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02) 12tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02)
섹터
(Tooth of Sector)		 - 177tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02) 218tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02)
동작범위
(Working range)		 - 270° / 3.2mm 270° / 2.7mm
부품 이미지

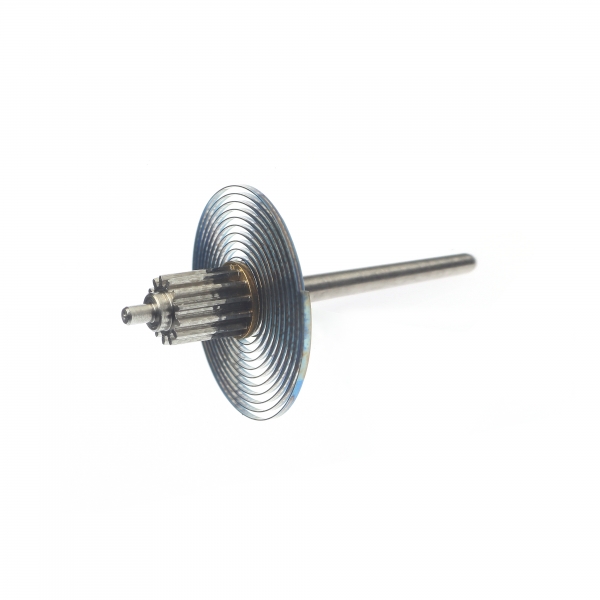

  • 피니온+유사
    피니온+유사

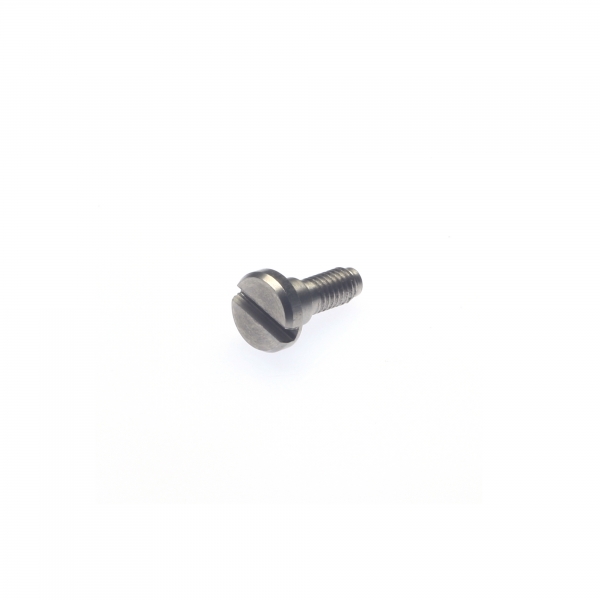

  • 턱진비스
    턱진비스 L8.3, SUS304, Threading-M2.6*P0.45

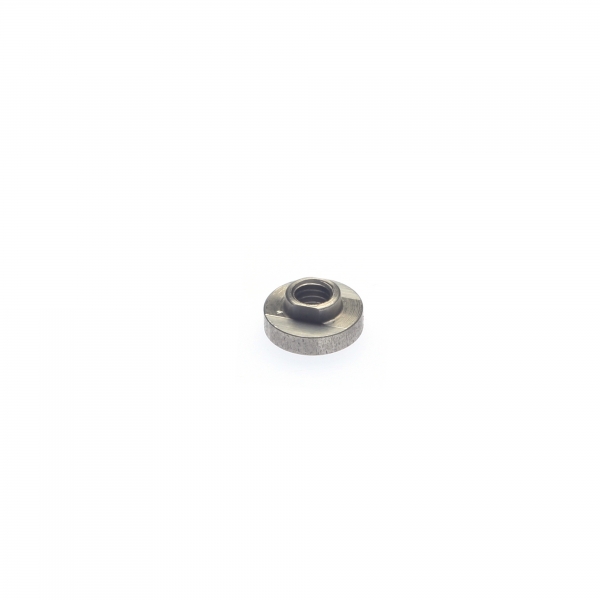

  • 턱진너트
    턱진너트 L2.7, TAP-M2.6P*0.45, SUS303

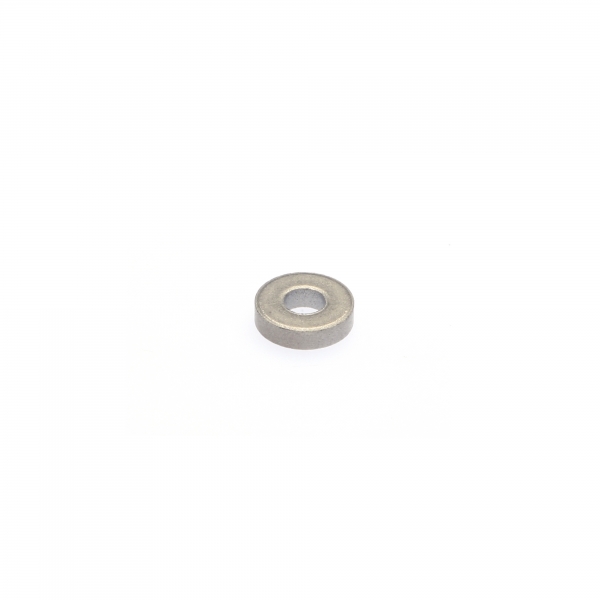

  • 와셔
    와셔

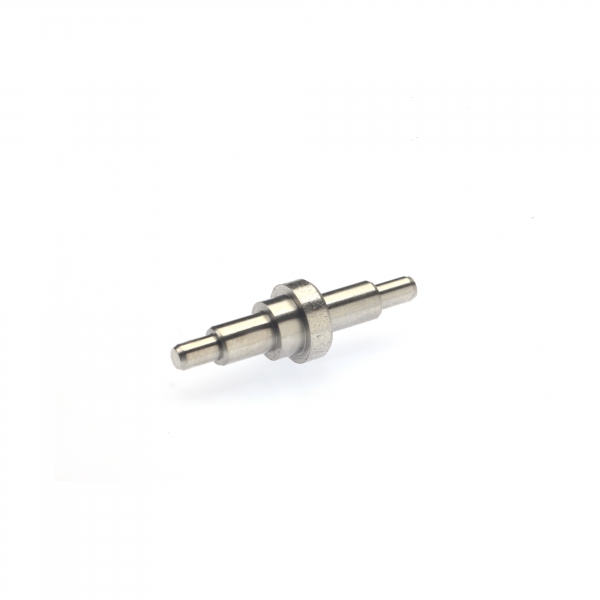

  • 섹터핀
    섹터핀 SUS303

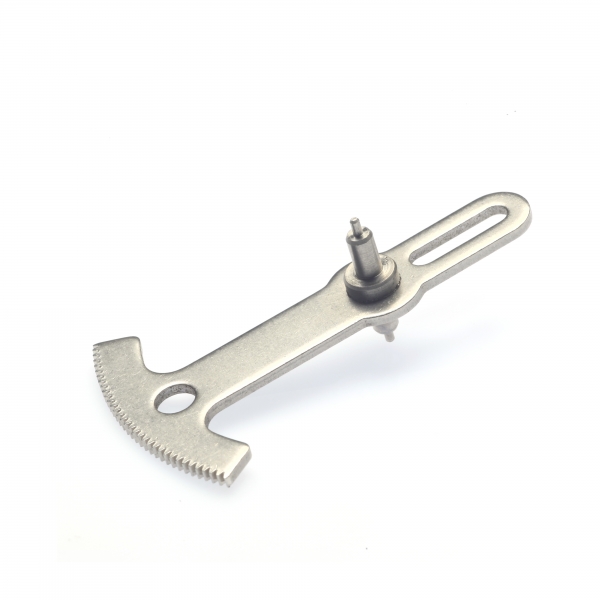

  • 섹터+섹터핀
    섹터+섹터핀

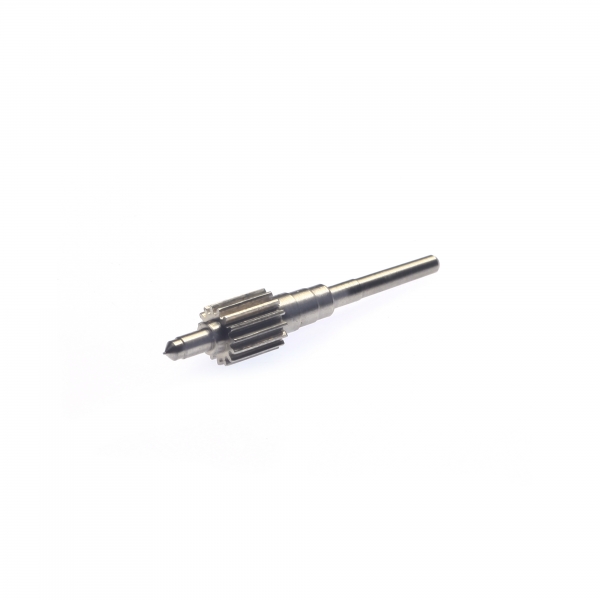

  • 피니온
    피니온 L26.0, SUS303, 기어모듈-중압0.4, 고압0.25

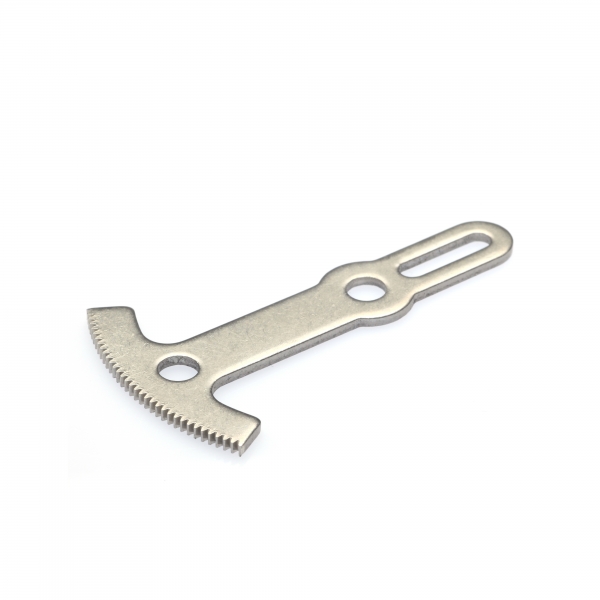

  • 섹터
    섹터 1.5t, SUS304, 기어모듈-중압0.4, 고압0.25

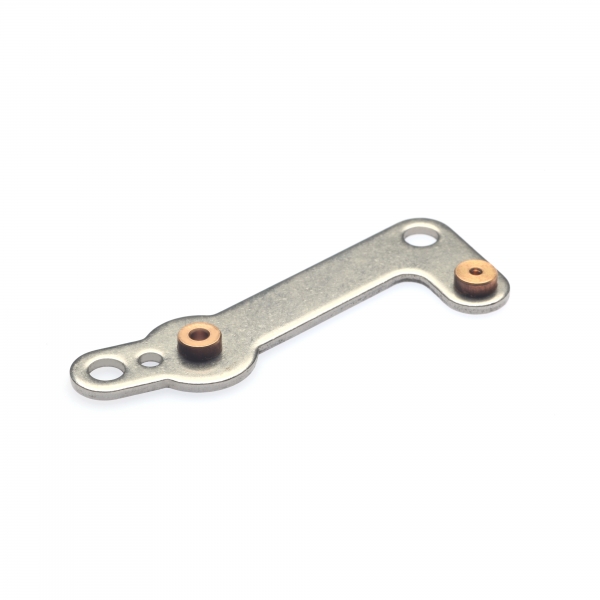

  • 상판
    상판 1.5t, SUS304

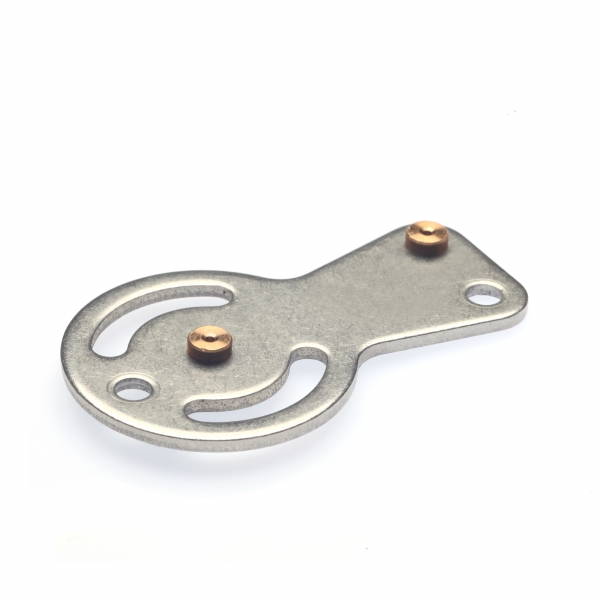

  • 하판
    하판 1.5t, SUS304

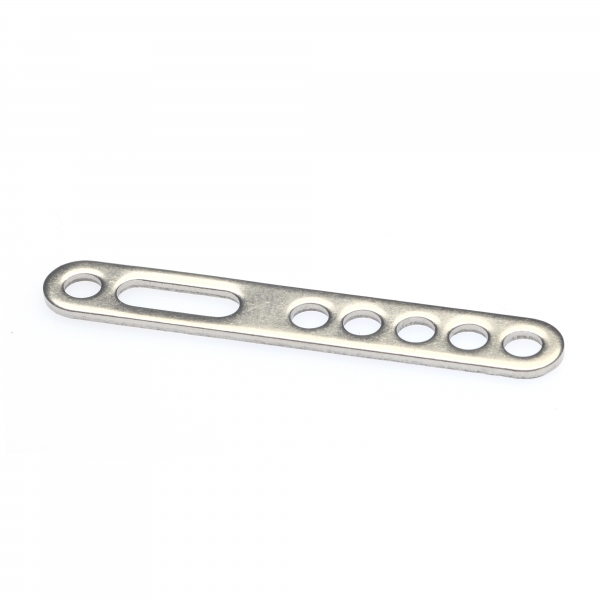

  • 로드
    로드 L34, 1.5t, SUS304
