100ø 안착내부기구(내진형)

대화정공 제품에 대한 소개입니다.

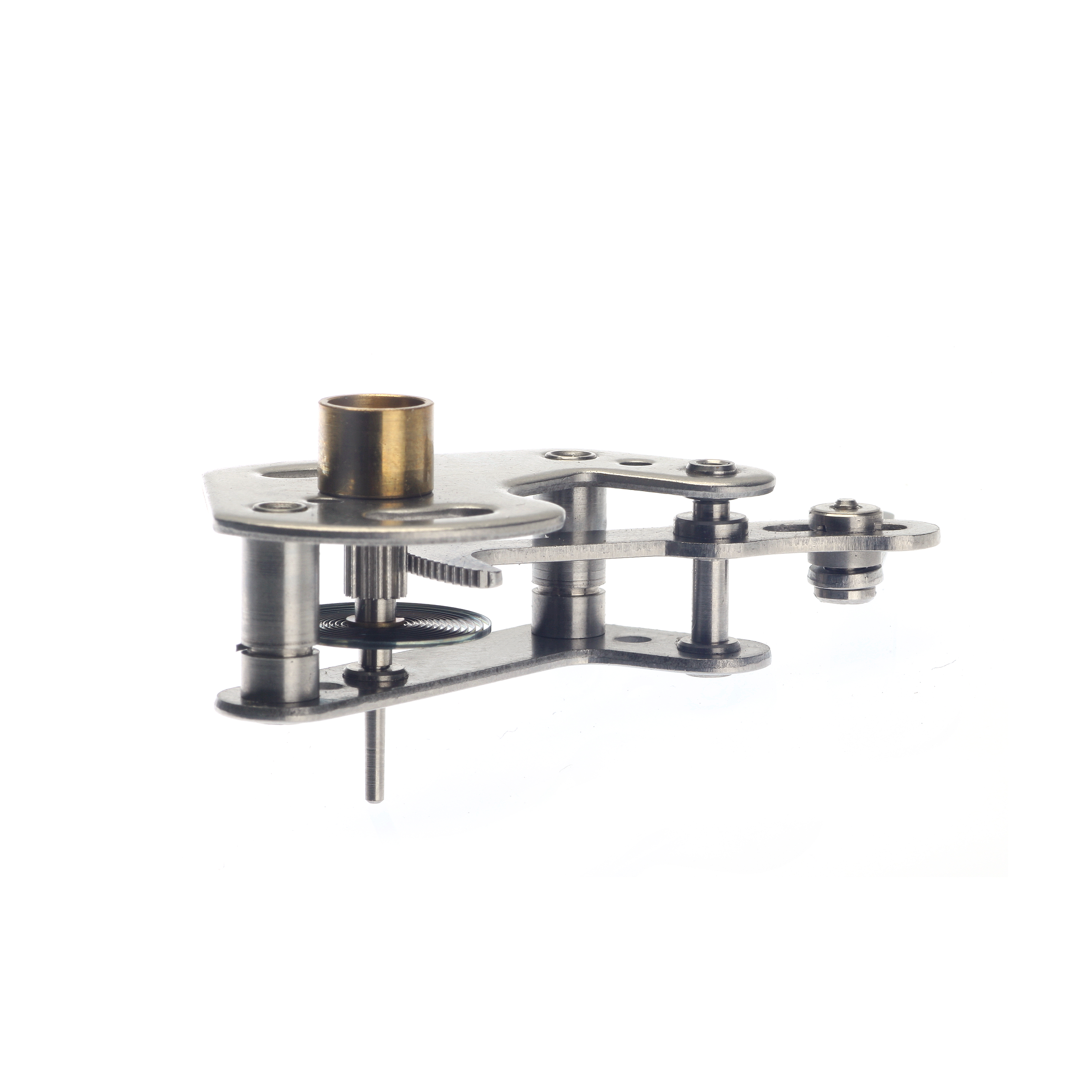

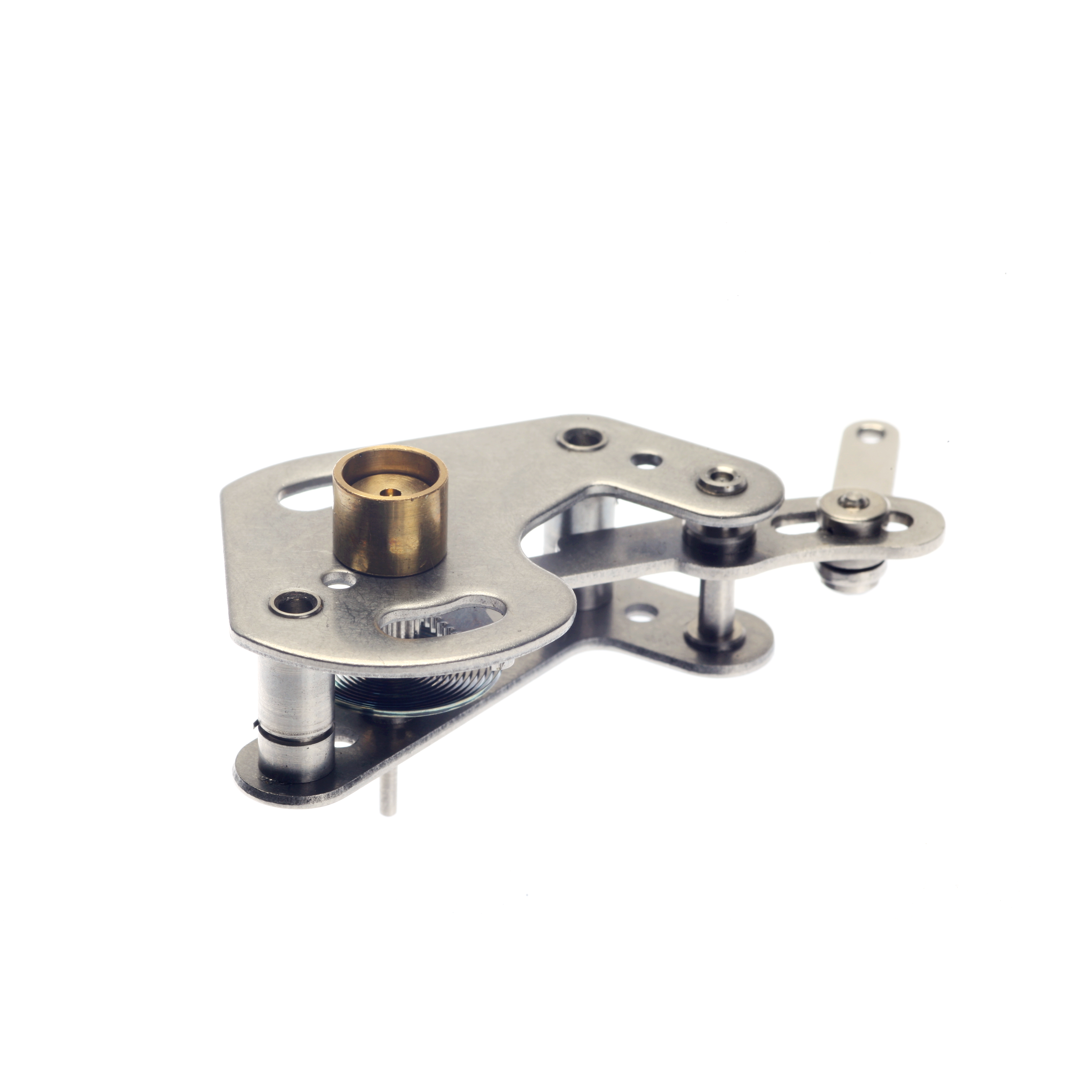

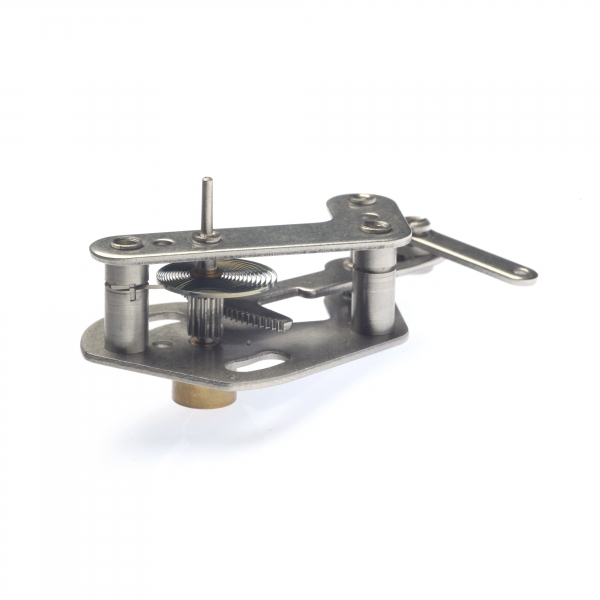

100∅ 안착내진형내부기구(100∅Seat Base Movement)
중압(Medium Pressure)

모든부품은 대화정공에서 가공,조립함
제품사양 (Product Specification)
본 내부기구는 강한진동에 견디기위해 개발된 내부기구로서 오일탱크내부에 실리콘이나 특수오일은 첨가하여 사용되어지는 내부기구이다
기본사양 (Standard Specification)
상/하판(Upper plate/ Bottom plate),로드(Rod)-SUS304(1.5T)
오일저장탱크(Oil Storage Tank)-황동(Brass)
정밀도 (Degree of precision)
-도면상 허용공차내에서 가공
+가공기본정밀도(SUS304기준 ±0.02)
+조립시 부품간에 밸런스(메달주, 섹터핀 붓싱등)
고려해서 부품가공,조립

*오일저장탱크(Oil Storage Tank)용량
- 사용자지정사항

종류 (Type)
종류 저압 (LowPressure) 중압 (Medium Pressure) 고압 (High Pressure)
부르동관 적용범위
(The limit of application)		 - 10~50kg -
피니온
(Tooth of Pinion)		 - 15tooth(일본 표준규격에 준하여 가공,일반적으로 ±0.02) -
섹터
(Tooth of Sector)		 - 177tooth(일본 표준규격에 준하여 가공,일반적으로 ±0.02) -
동작범위
(Working range)		 - 270°/ 3.2mm -
부품 이미지

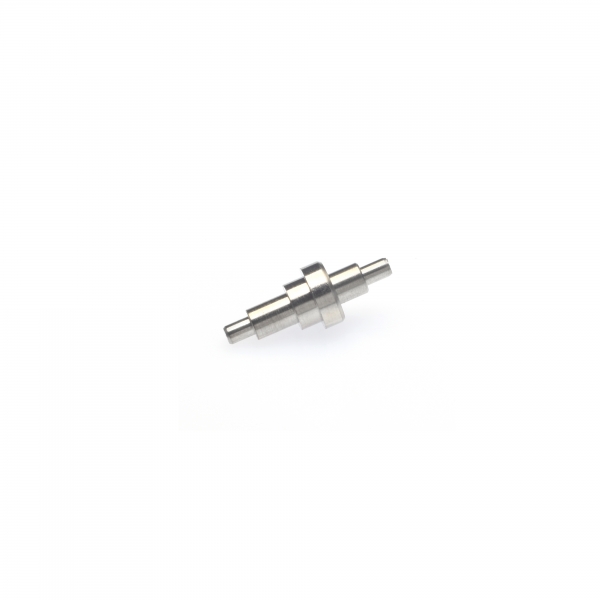

  • 섹터핀 - 소
    섹터핀 - 소 SUS303

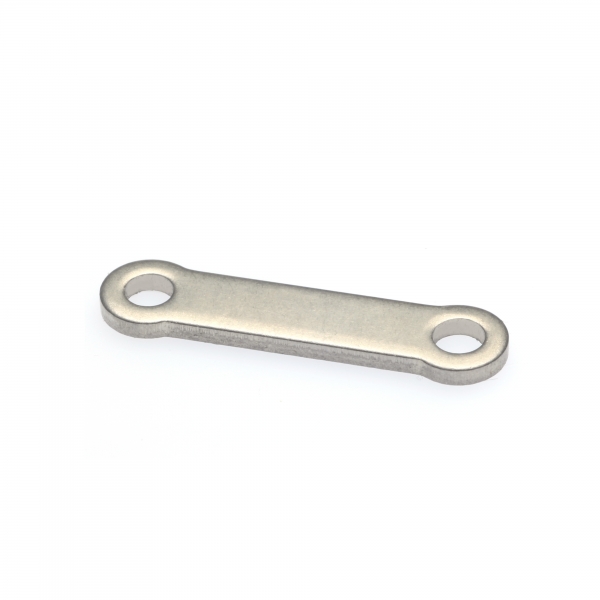

  • 로드
    로드 L19, 1.4t, SUS304

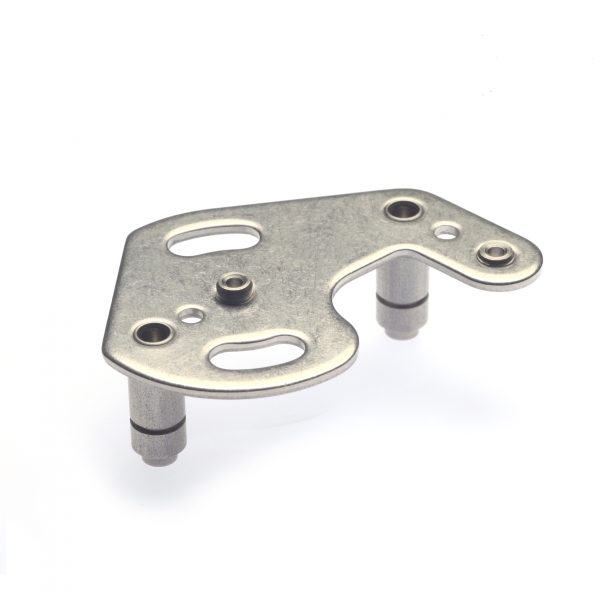

  • 하판+메달주
    하판+메달주
  • 하판
    하판 1.4t, SUS304

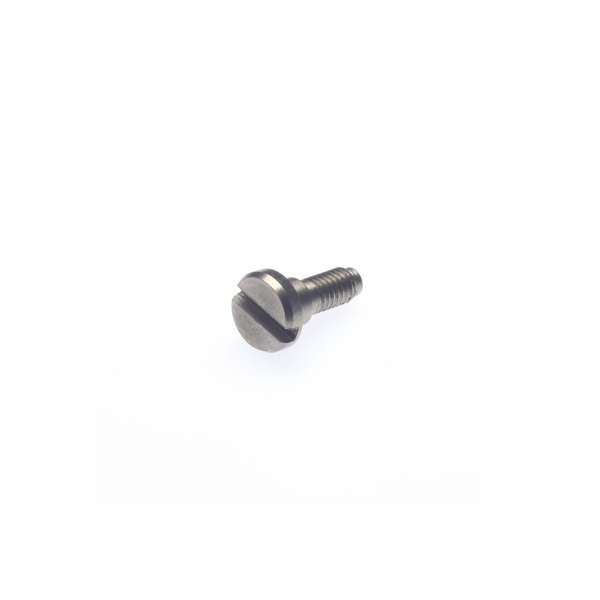

  • 턱진비스
    턱진비스 L8.3, SUS304, Threading-M2.6P*0.45

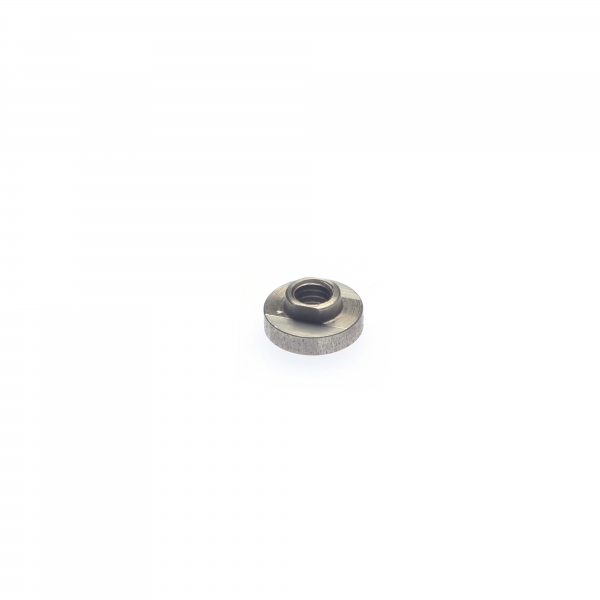

  • 턱진너트
    턱진너트 L2.7, TAP-M2.6*P0.45, SUS303

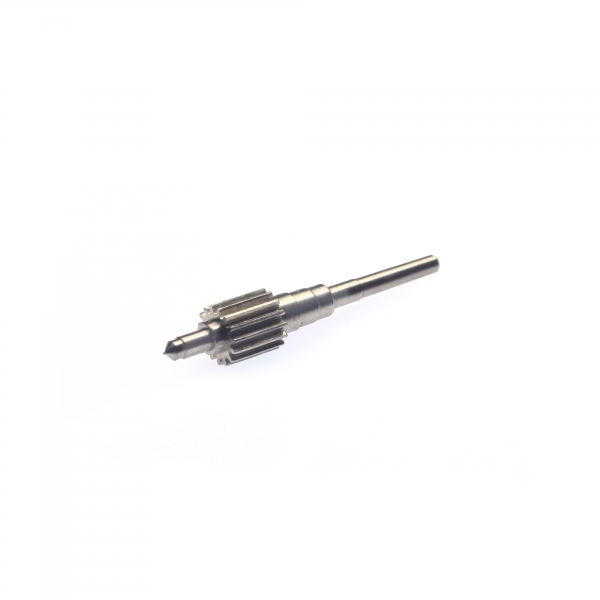

  • 피니온
    피니온 L26.0, SUS303, 기어모듈-저압/중압0.4, 고압0.25

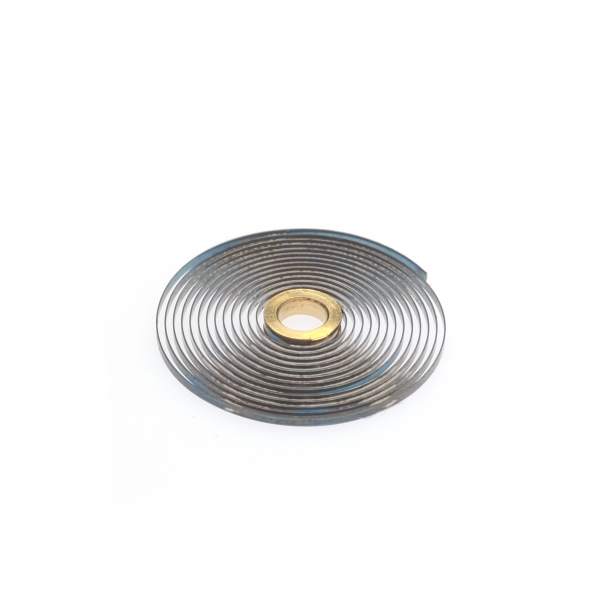

  • 유사
    유사

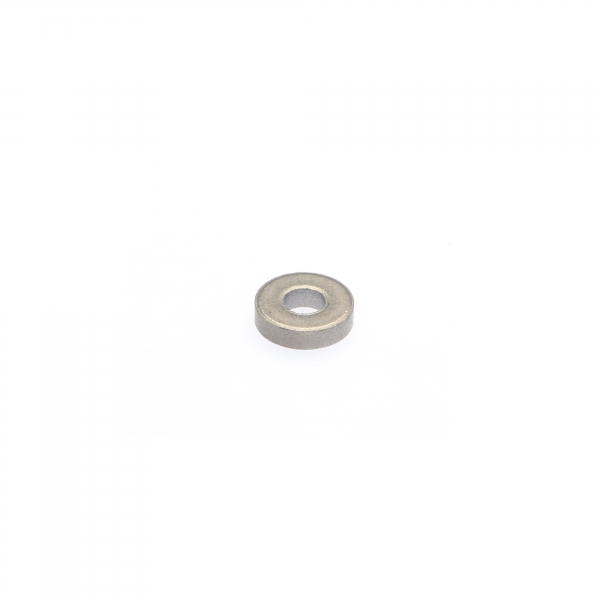

  • 와셔
    와셔 L1.4, SUS304

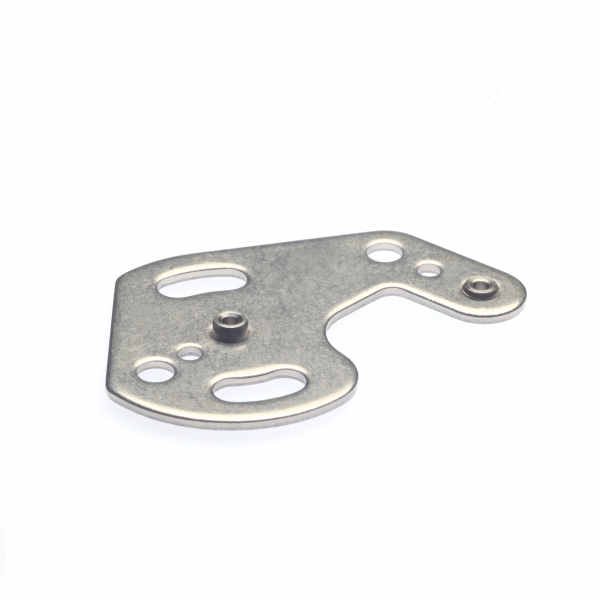

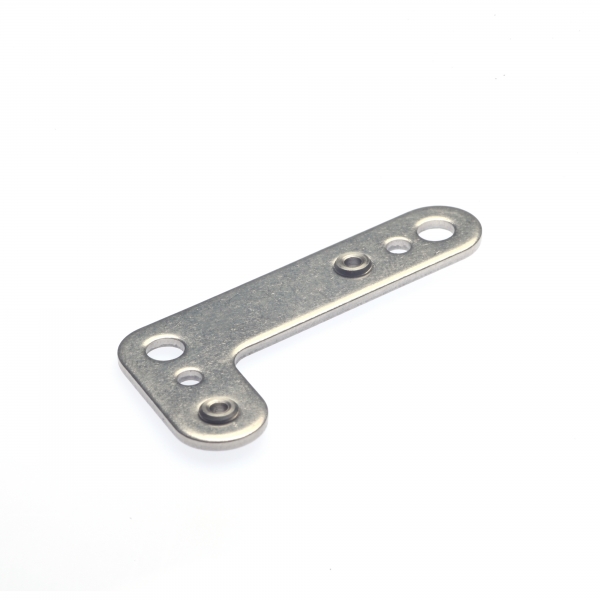

  • 상판
    상판 1.4t, SUS304

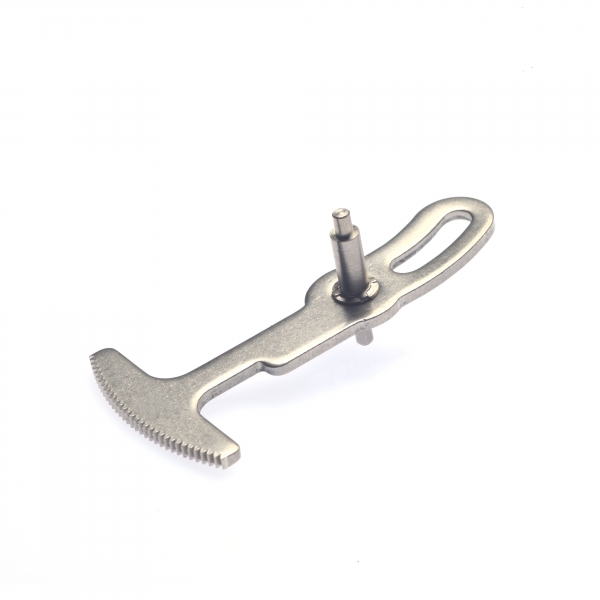

  • 섹터+섹터핀
    섹터+섹터핀

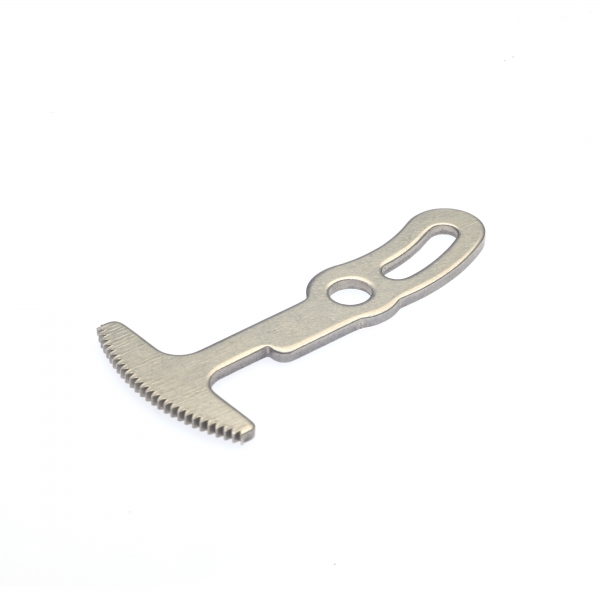

  • 섹터
    섹터 1.4t, SUS304, 기어모듈-저압/중압0.4, 고압0.25
