100ø 안착접점내부기구

대화정공 제품에 대한 소개입니다.

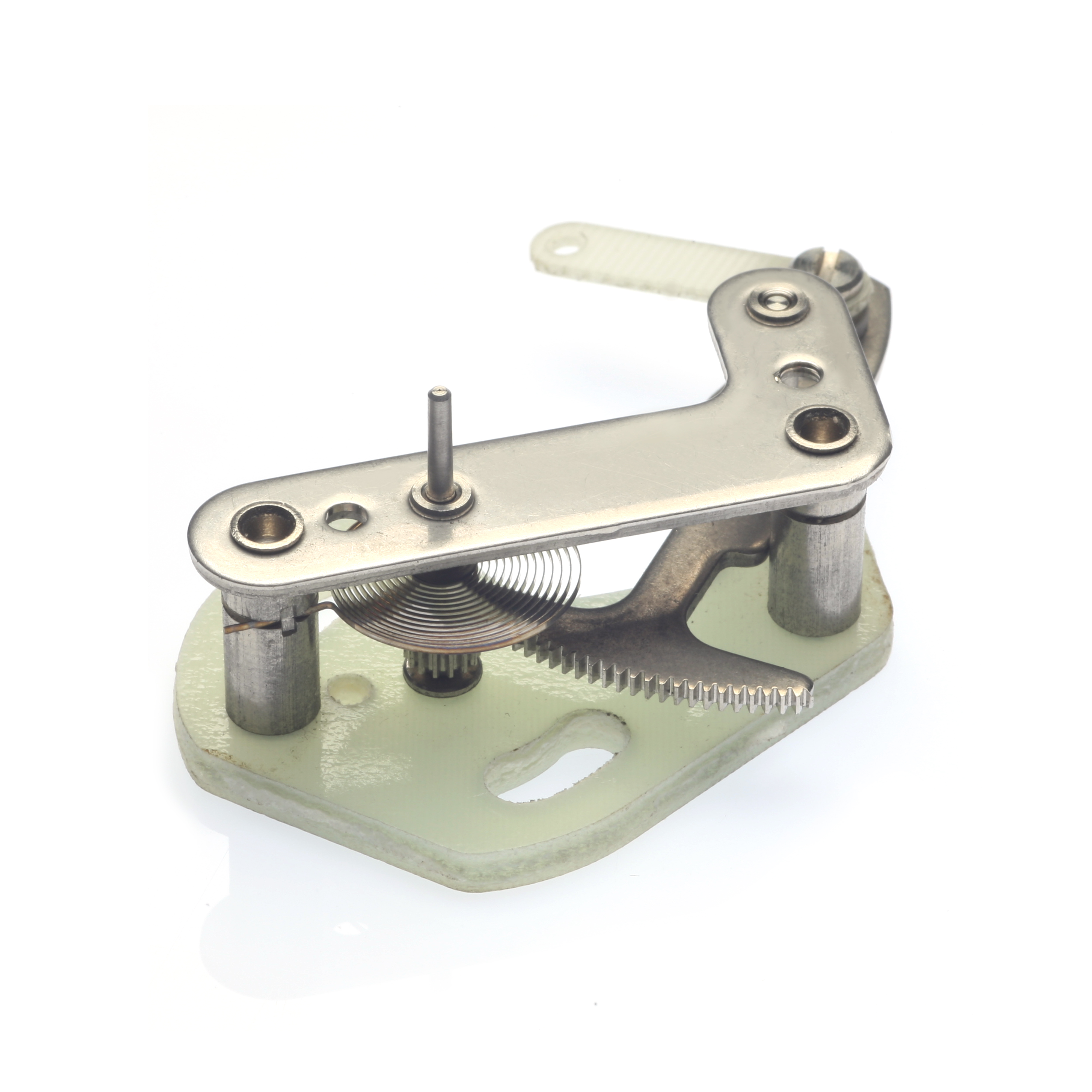

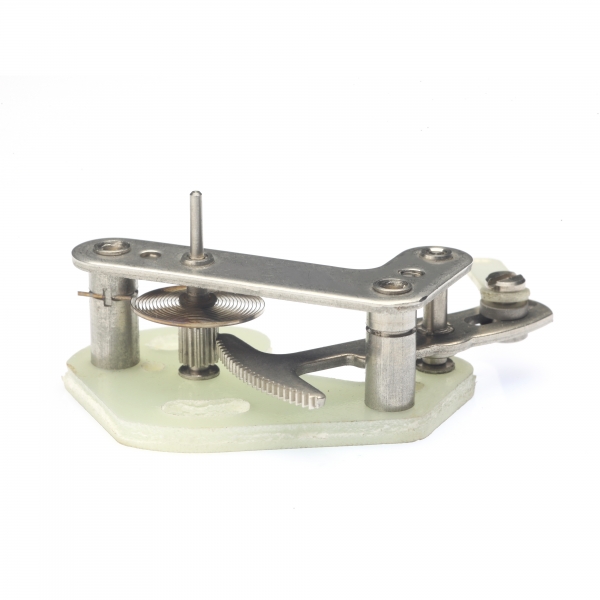

100ø 안착접점내부기구(100∅Seat Base Contact Movement)
저압(LowPressure)
중압(Medium Pressure)
고압(High Pressure)

모든부품은 대화정공에서 가공,조립함
제품사양 (Product Specification)
본 내부기구는 가장널리 사용되는 장치로서 오랜기간동안 사용되어져왔기 때문에 장치자체의 내구성과 작동성이 검증되어져있으며 일반적인 압력계에 설치와 조정에 용이함.
기본사양 (Standard Specification)
하판(Upper plate),로드(Rod)- 에폭시(Epoxy)1.5t
상판-SUS304

정밀도 (Degree of precision)
-도면상 허용공차내에서 가공
+가공기본정밀도(SUS304기준 ± 0.02)
+조립시 부품간에 밸런스(메달주, 섹터핀 붓싱등)
고려해서 부품가공,조립
종류 (Type)
종류 저압 (LowPressure) 중압 (Medium Pressure) 고압 (High Pressure)
부르동관 적용범위
(The limit of application)		 1~6kg 10~50kg 60~1000kg
피니온
(Tooth of Pinion)		 15tooth(일본 표준규격에 준하여 가공,일반적으로 ±0.02) 15tooth(일본 표준규격에 준하여 가공,일반적으로 ±0.02) 12tooth(일본 표준규격에 준하여 가공,일반적으로 ±0.02)
섹터
(Tooth of Sector)		 177tooth(일본 표준규격에 준하여 가공,일반적으로 ±0.02) 177tooth(일본 표준규격에 준하여 가공,일반적으로 ±0.02) 218tooth(일본 표준규격에 준하여 가공,일반적으로 ±0.02)
동작범위
(Working range)		 270° / 3.2mm 270° / 3.2mm 270° / 2.7mm
부품 이미지

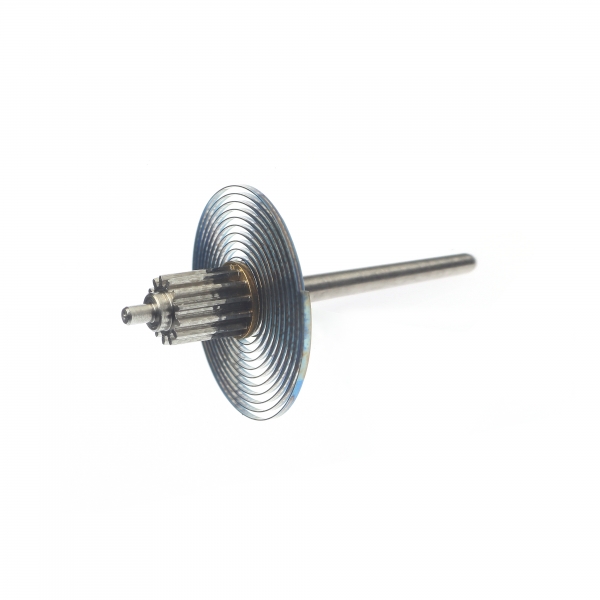

  • 피니온+유사
    피니온+유사

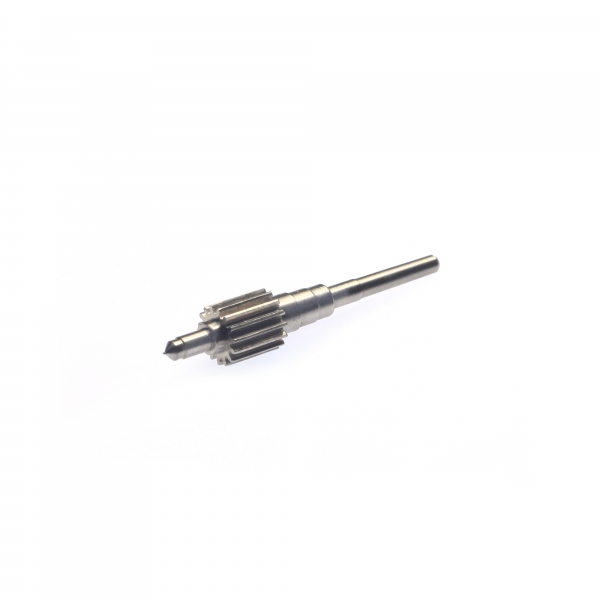

  • 피니온
    피니온 L26.0, SUS303, 기어모듈-저압/중압0.4, 고압0.25

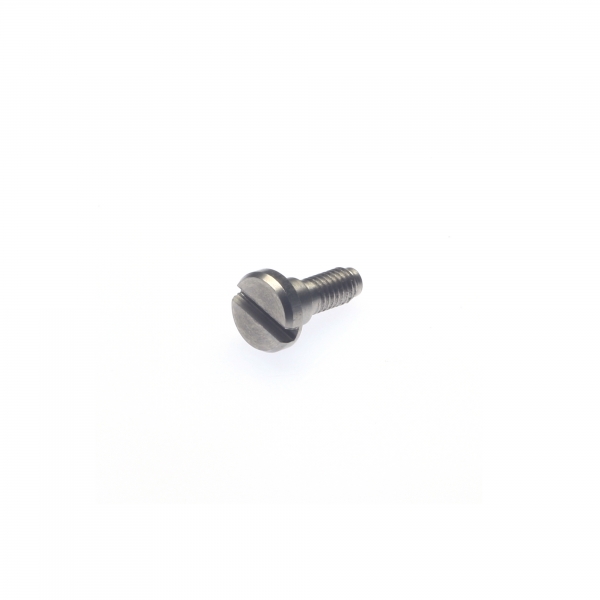

  • 턱진비스
    턱진비스 L8.3, SUS304, Threading-M2.6*P0.45

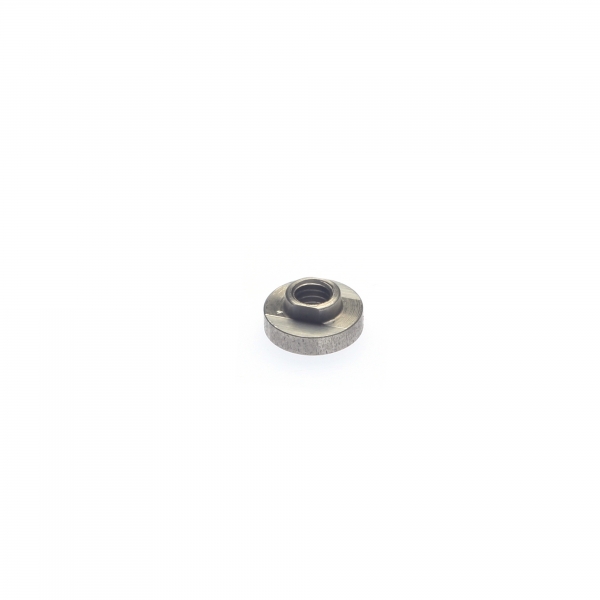

  • 턱진너트
    턱진너트 L2.7, TAP-M2.6P*0.45, SUS303

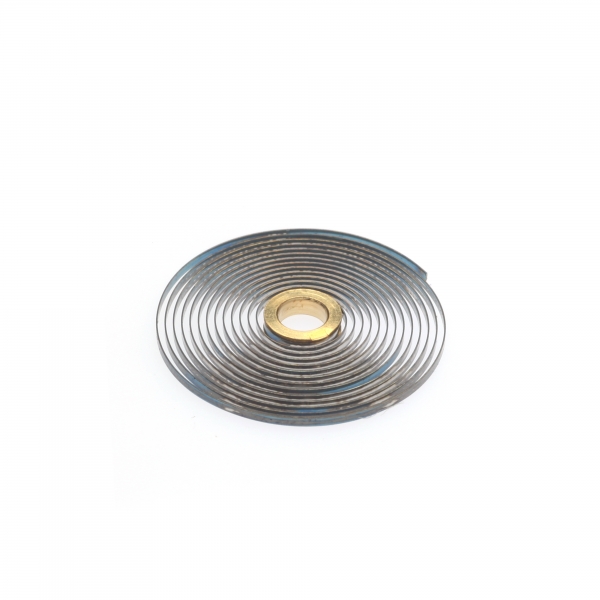

  • 유사
    유사

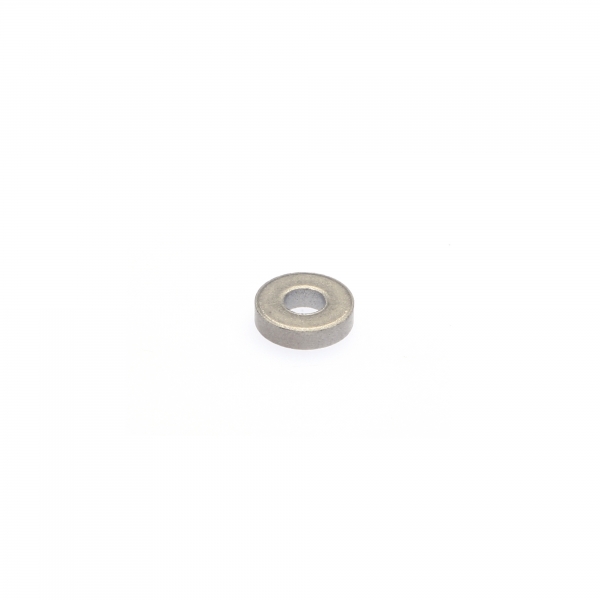

  • 와셔
    와셔 L1.4, SUS304

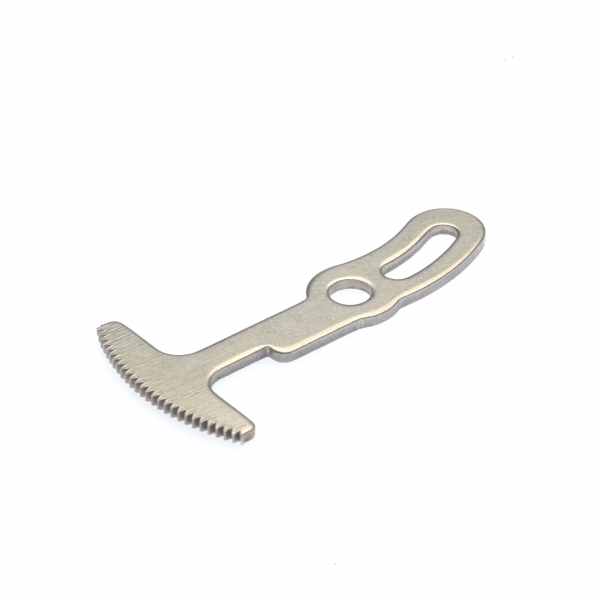

  • 섹터
    섹터 1.4t ,SUS304, 기어모듈-저압/중압0.4, 고압0.25

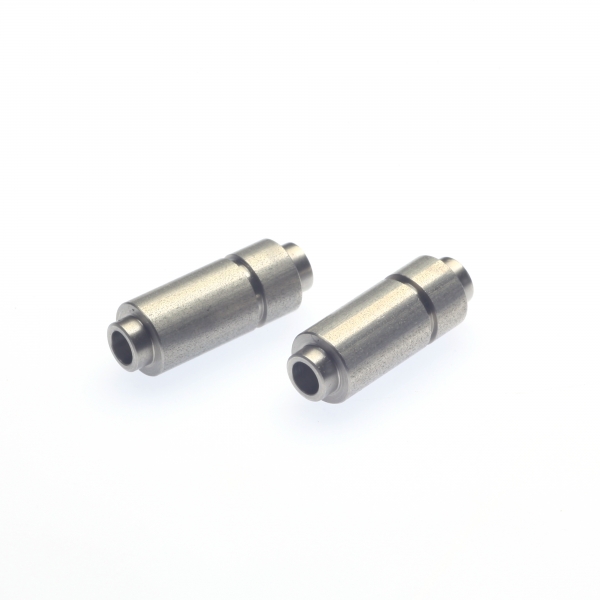

  • 메달주
    메달주 L1.6, SUS304

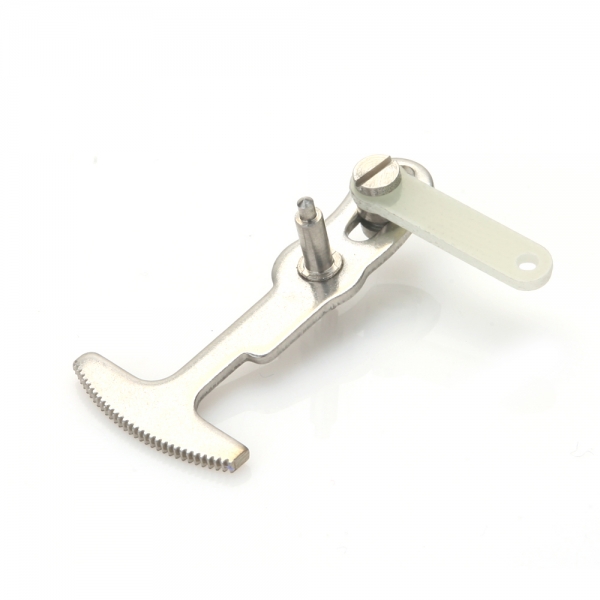

  • 섹터+섹터핀+접점로드
    섹터+섹터핀+접점로드

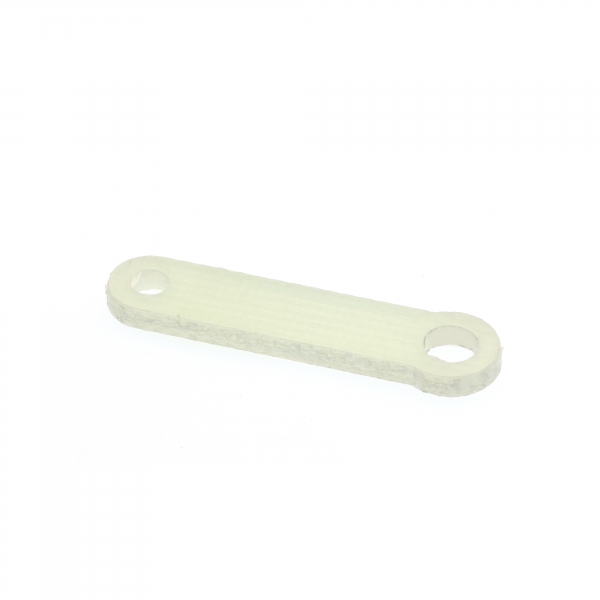

  • 접점로드
    접점로드 L19, 1.4t
