MOVEMENT & PARTS
합리적인 가격과 고성능제품을 이끌어내는 대화정공입니다.

제품소개

100ø 안착내부기구

대화정공 제품에 대한 소개입니다.

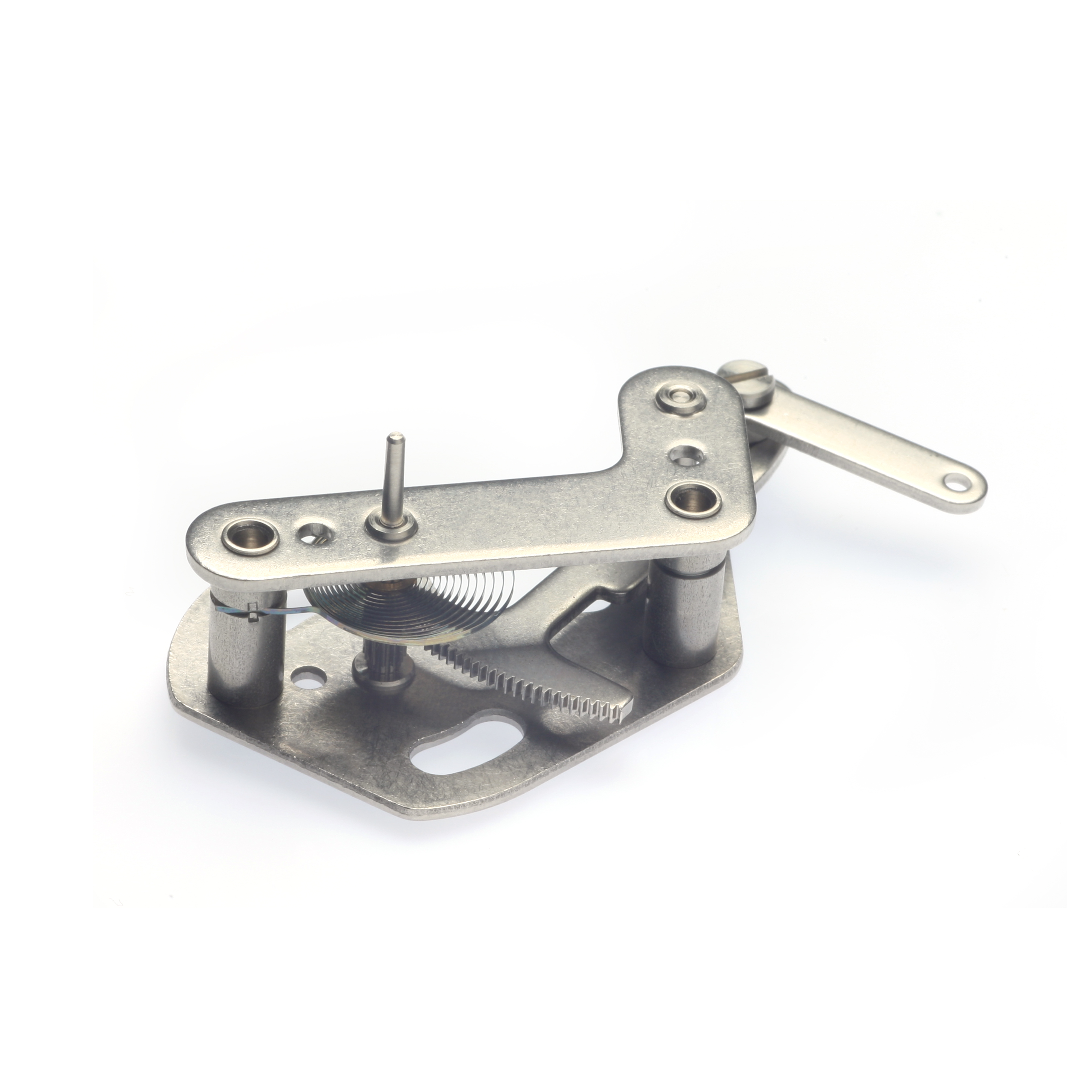

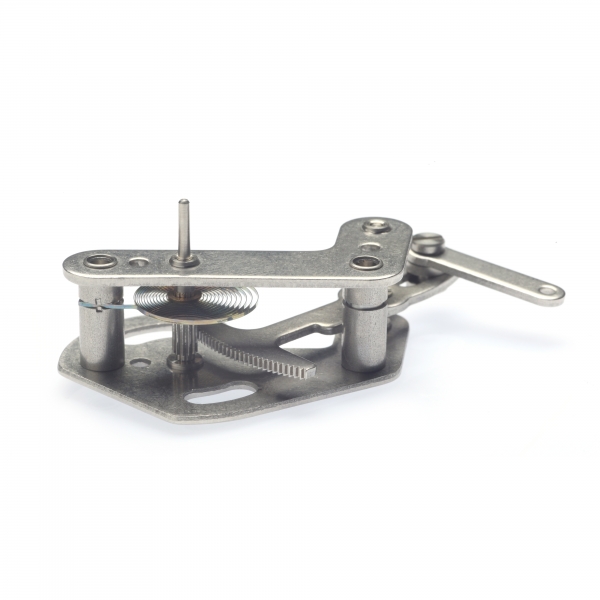

100ø 안착내부기구
저압(LowPressure)
중압(Medium Pressure)
고압(High Pressure)

모든부품은 대화정공에서 가공,조립함
제품사양 (Product Specification)
본 내부기구는 가장널리 사용되는 장치로서 오랜기간동안 사용되어져왔기 때문에 장치자체의 내구성과 작동성이 검증되어져있으며 일반적인 압력계에 설치와 조정에 용이함.

기본사양 (Standard Specification)
상/하판(Upper plate/ Bottom plate),로드(Rod)
SUS304(1.5T)
정밀도 (Degree of precision)
-도면상 허용공차내에서 가공
+가공기본정밀도(SUS304기준 ±0.02)
+조립시 부품간에 밸런스(메달주, 섹터핀 붓싱등)
고려해서 부품가공,조립
종류 (Type)
종류 저압 (LowPressure) 중압 (Medium Pressure) 고압 (High Pressure)
부르동관 적용범위
(The limit of application)		 1~6kg 10~50kg 60~1000kg
피니온
(Tooth of Pinion)		 15tooth(일본 표준규격에 준하여 가공,일반적으로 ±0.02) 15tooth(일본 표준규격에 준하여 가공,일반적으로 ±0.02) 12tooth(일본 표준규격에 준하여 가공,일반적으로 ±0.02)
섹터
(Tooth of Sector)		 177tooth(일본 표준규격에 준하여 가공,일반적으로 ±0.02) 177tooth(일본 표준규격에 준하여 가공,일반적으로 ±0.02) 218tooth(일본 표준규격에 준하여 가공,일반적으로 ±0.02)
동작범위
(Working range)		 270°/ 3.2mm 270°/ 3.2mm 270°/ 2.7mm
부품 이미지
  • 섹터핀 - 소
    섹터핀 - 소 SUS303
  • 로드
    로드 L19, 1.4t, SUS304
  • 하판+메달주
    하판+메달주
  • 하판
    하판 1.4t, SUS304
  • 턱진비스
    턱진비스 L8.3, SUS304, Threading-M2.6P*0.45
  • 턱진너트
    턱진너트 L2.7, TAP-M2.6*P0.45, SUS303
  • 피니온
    피니온 L26.0, SUS303, 기어모듈-저압/중압0.4, 고압0.25
  • 유사
    유사
  • 와셔
    와셔 L1.4, SUS304
  • 상판
    상판 1.4t, SUS304
  • 섹터+섹터핀
    섹터+섹터핀
  • 섹터
    섹터 1.4t, SUS304, 기어모듈-저압/중압0.4, 고압0.25
