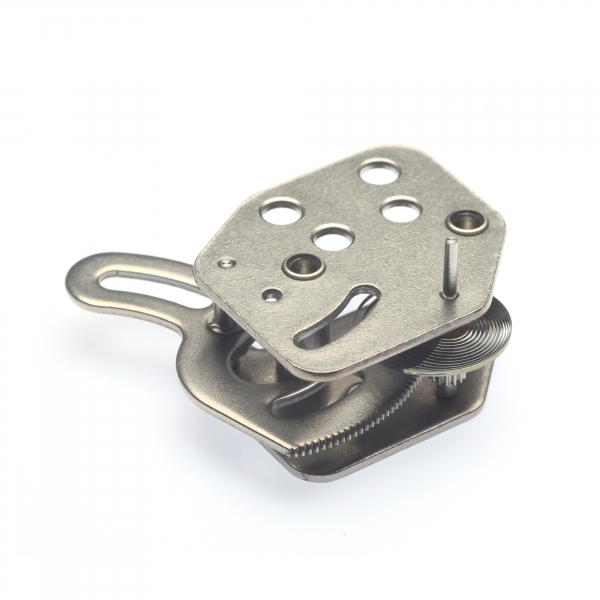

100Ø 비안착내부기구 (100Ø Non-Seat Base Movement)
- 저압 (LowPressure)
- 중압 (Medium Pressure)
- 고압 (High Pressure)
제품사양 (Product Specification)
본 내부기구는 100Ø 안착내부기구의 구조적인 단점을 보완하고자 개발되었고 제품성능, 재질등은 안착 내부기구와 동일하다.

모든부품은 대화정공에서 가공,조립함
기본사양 (Standard Specification)
- 상/하판 (Upper plate / Bottom plate) , 로드(Rod)
- SUS304(1.5T)
정밀도 (Degree of precision)
- 도면상 허용공차내에서 가공
+ 가공기본정밀도 (SUS304 기준 ± 0.02)
+ 조립시 부품간에 밸런스 (메달주, 섹터핀 붓싱)
고려해서 부품가공, 조립
종류 (Type)
종류 저압 (LowPressure) 중압 (Medium Pressure) 고압 (High Pressure)
부르동관 적용범위
(The limit of application)		 1~6kg 10~50kg 60~1000kg
피니온
(Tooth of Pinion)		 15tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02) 15tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02) 12tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02)
섹터
(Tooth of Sector)		 177tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02) 177tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02) 218tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.02)
동작범위
(Working range)		 270° / 3.2mm 270°/ 3.2mm 270° / 2.7mm
부품 이미지

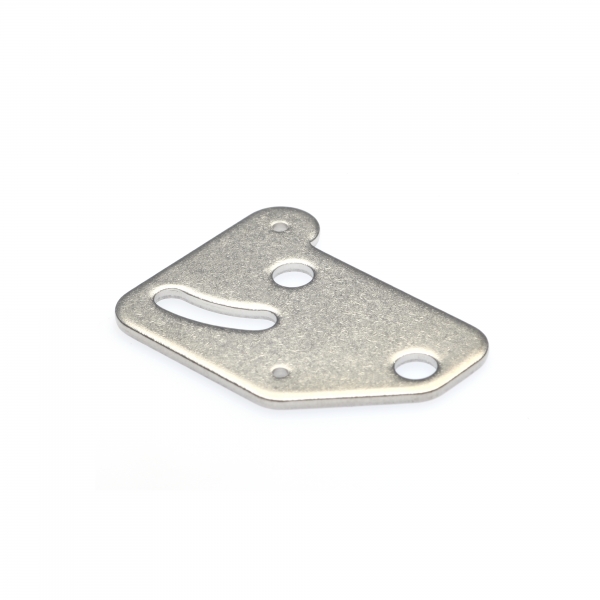

  • 하판
    하판 1.4t, SUS304

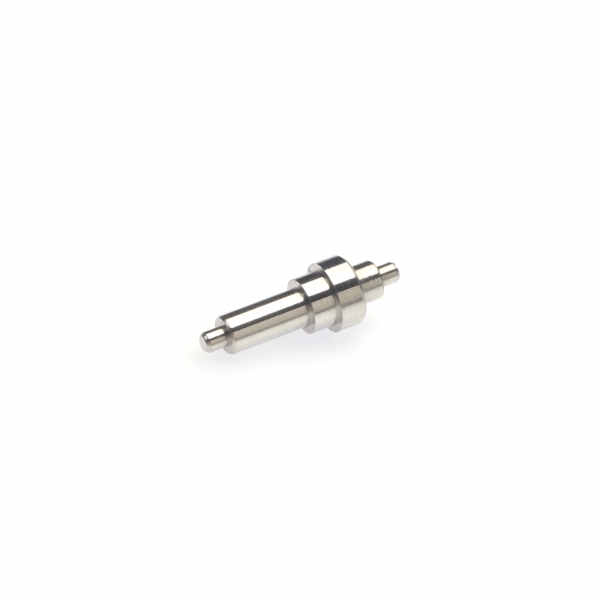

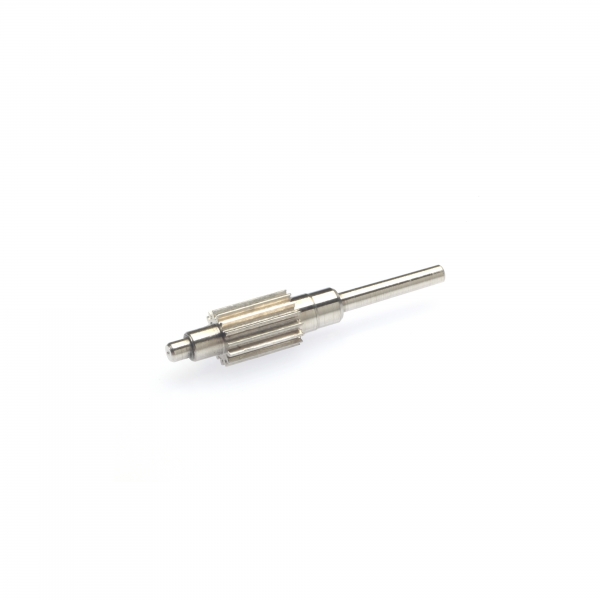

  • 피니온
    피니온 L25.4, SUS303, 기어모듈-저압/중압/고압 0.25

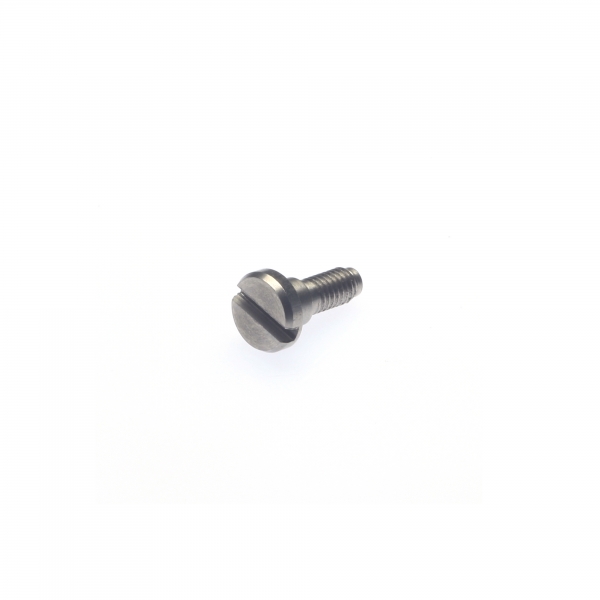

  • 턱진비스
    턱진비스 L6.9, SUS303, Threading M3P*0.5

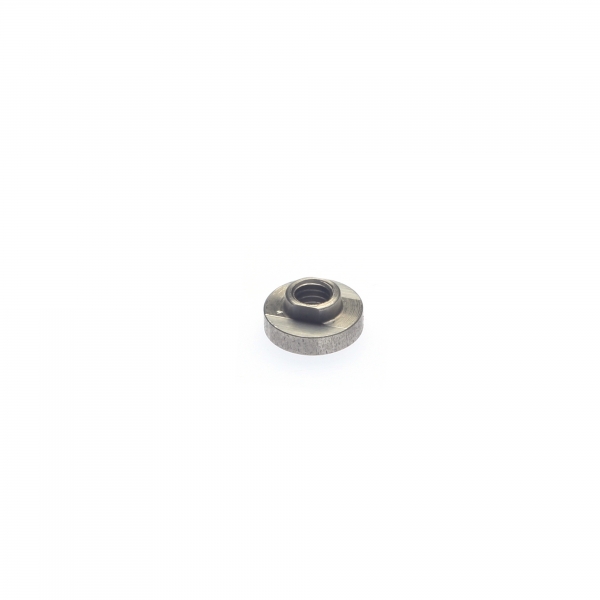

  • 턱진너트
    턱진너트 L1.7, SUS303, TAP M3*P0.5

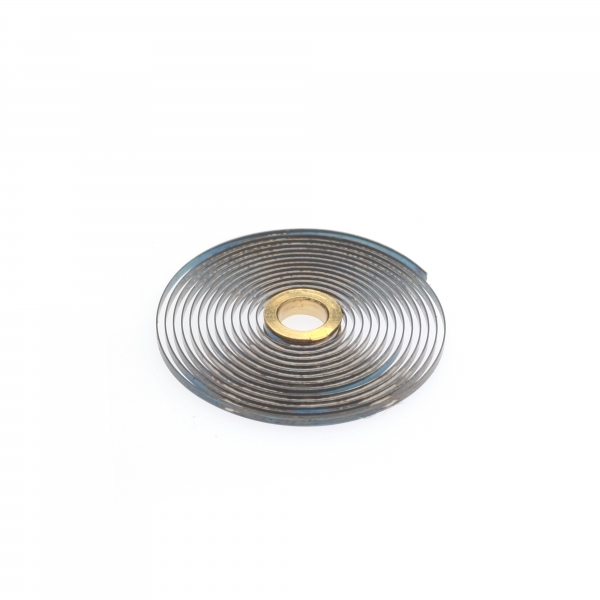

  • 유사
    유사

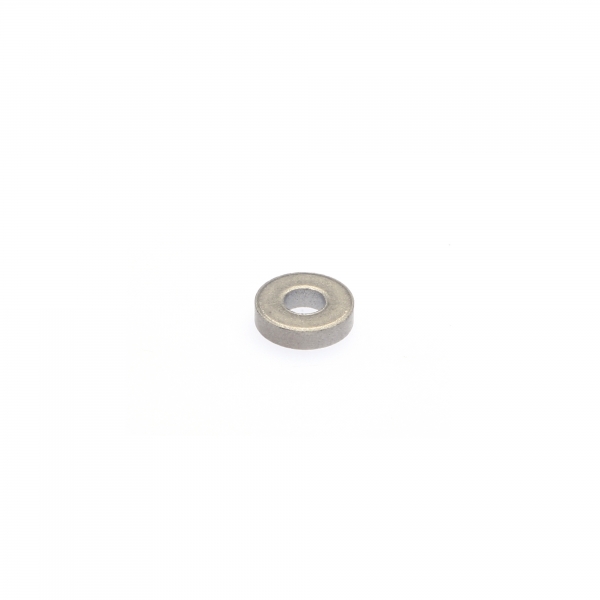

  • 와셔
    와셔 1.4t, SUS304
  • 섹터핀
    섹터핀 L15.0, SUS304

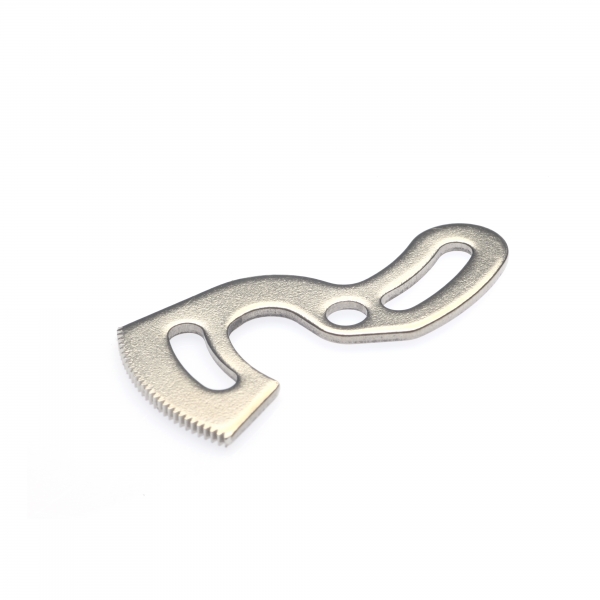

  • 섹터
    섹터 1.4t, SUS304, 기어모듈-저압/중압/고압 0.25

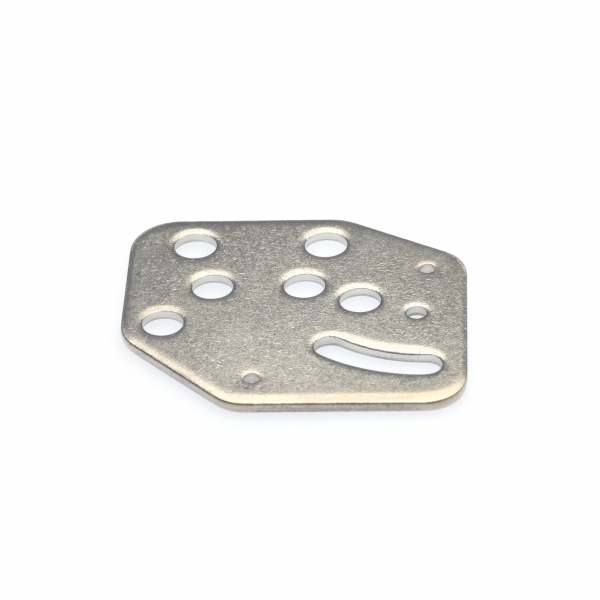

  • 상판
    상판 1.4t, SUS304

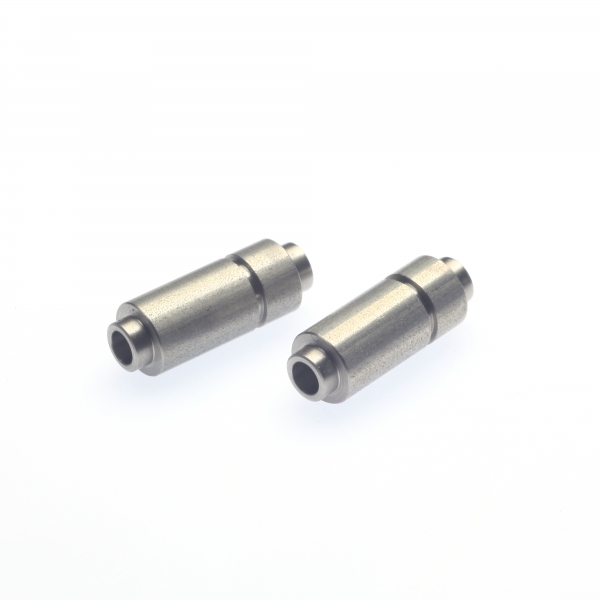

  • 메달주
    메달주 L16.7, SUS304

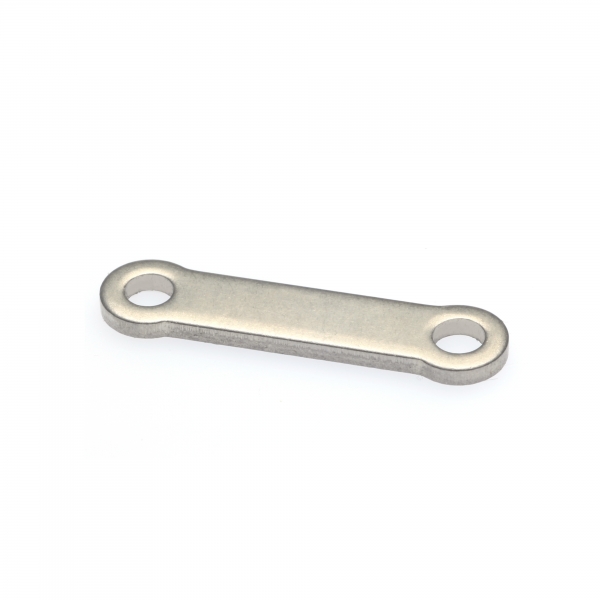

  • 로드
    로드 L19, 1.4t, SUS304
