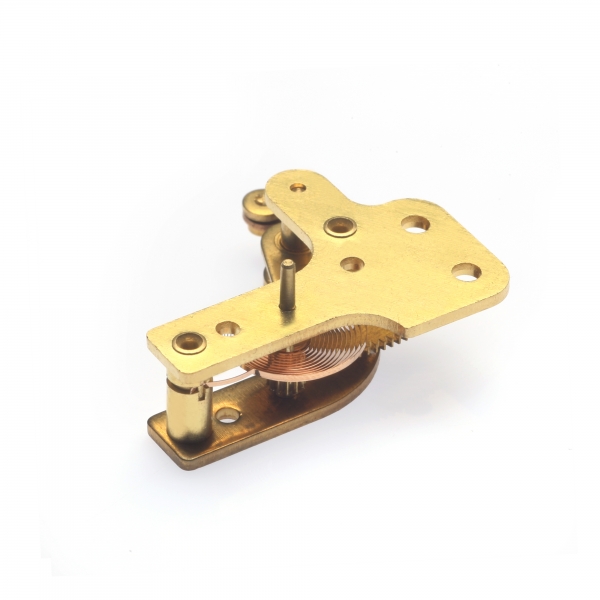

60Ø 일반내부기구 (60Ø Basic Movement)
- 저압 (Low Pressure)
- 중압 (Medium Pressure)
- 고압 (High Pressure)
제품사양 (Product Specification)
본 내부기구는 보통 콤프레셔모터에 사용되어지는 내부기구로 가장 널리 사용되는 장치로서 오랜기간동안 사용되어져 왔기 때문에 장치 자체의 내구성과 작동성이 검증되어져있기 때문에 설치와 조정에 용이함.

모든부품은 대화정공에서 가공,조립함
기본사양 (Standard Specification)
- 상/하판 (Upper plate / Bottom plate), 로드(Rod)
- 황동 (Brass) 1.2T
정밀도 (Degree of precision)
- 도면상 허용공차내에서 가공
+ 가공기본정밀도 (Brass기준 ± 0.01)
+ 조립시 부품간에 밸런스 (메달주, 섹터핀 붓싱)
고려해서 부품가공, 조립
종류 (Type)
종류 저압 (LowPressure) 중압 (Medium Pressure) 고압 (High Pressure)
부르동관 적용범위
(The limit of application)		 1~6kg 20~35kg 40~55kg
피니온
(Tooth of Pinion)		 12tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.01) 12tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.01) 10tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.01)
섹터
(Tooth of Sector)		 124tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.01) 124tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.01) 158tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.01)
동작범위
(Working range)		 270° / 3.2mm 270° / 3.2mm 270° / 2.7mm
부품 이미지
  • 로드핀
    로드핀 Brass

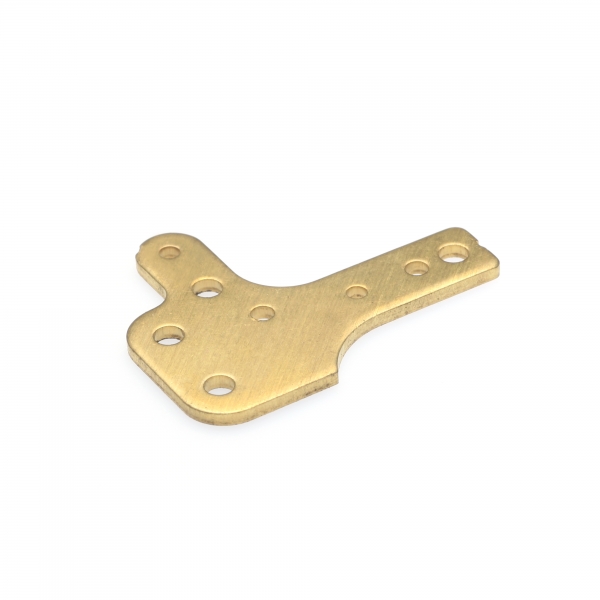

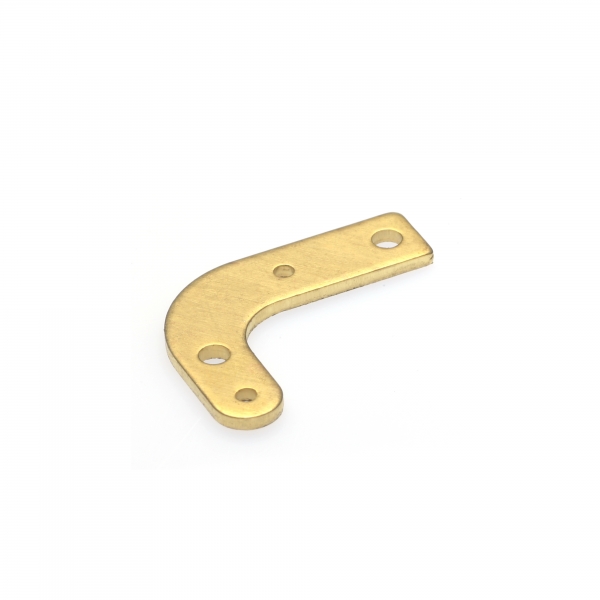

  • 하판
    하판 Brass. 1.2t

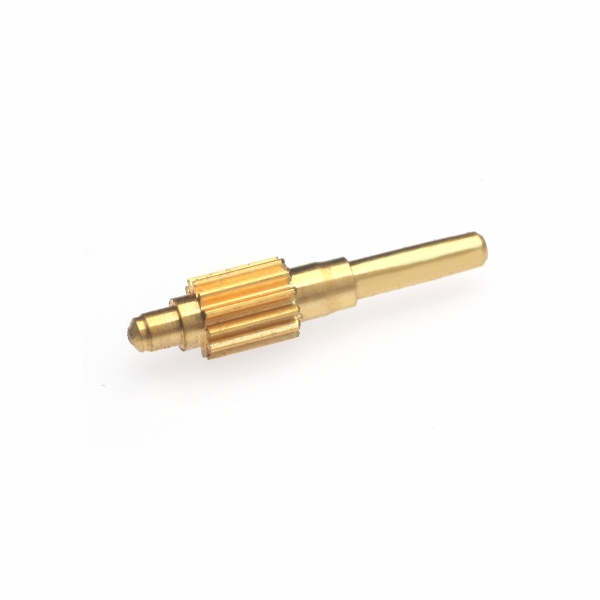

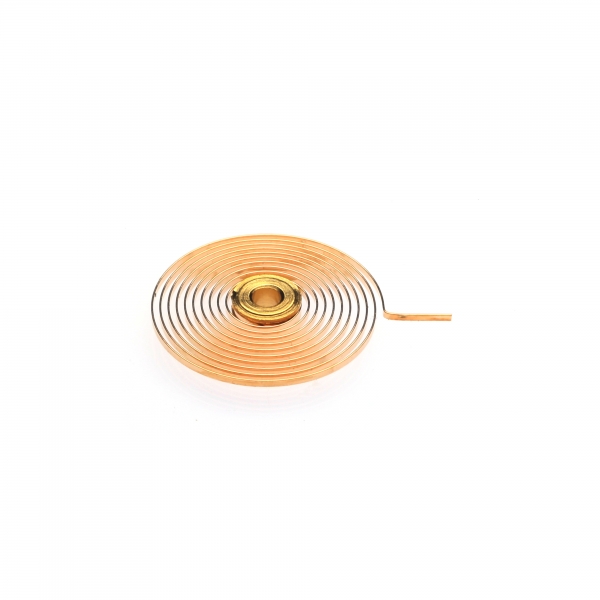

  • 피니온
    피니온 Brass, 기어모듈0.2
  • 유사
    유사

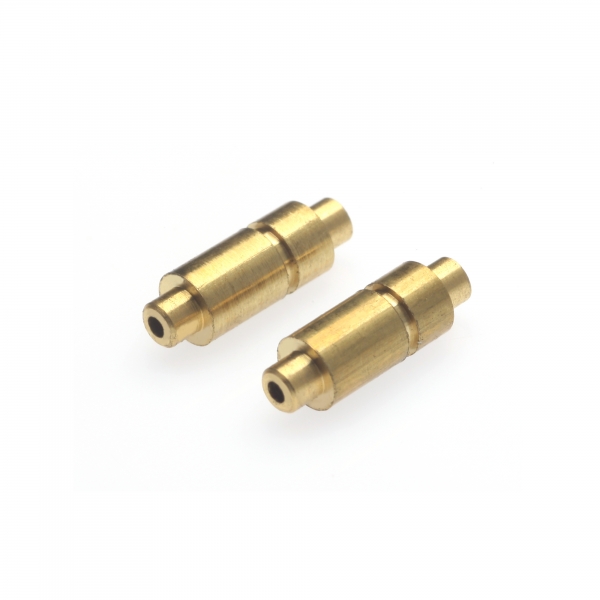

  • 섹터핀
    섹터핀 Brass

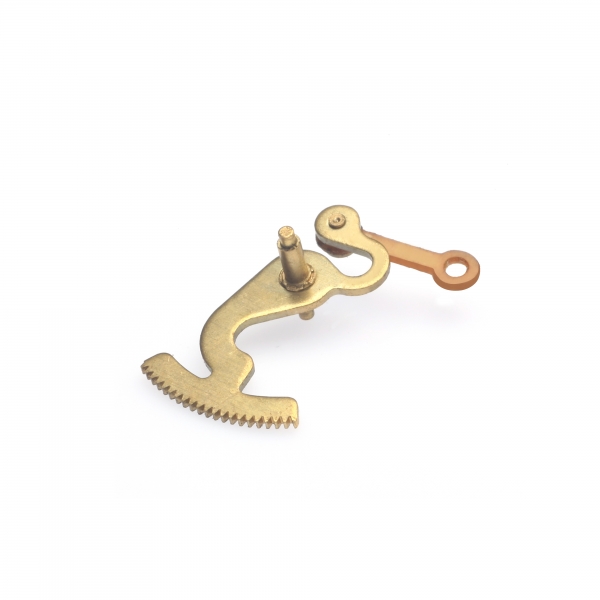

  • 섹터+섹터핀+로드
    섹터+섹터핀+로드 Brass

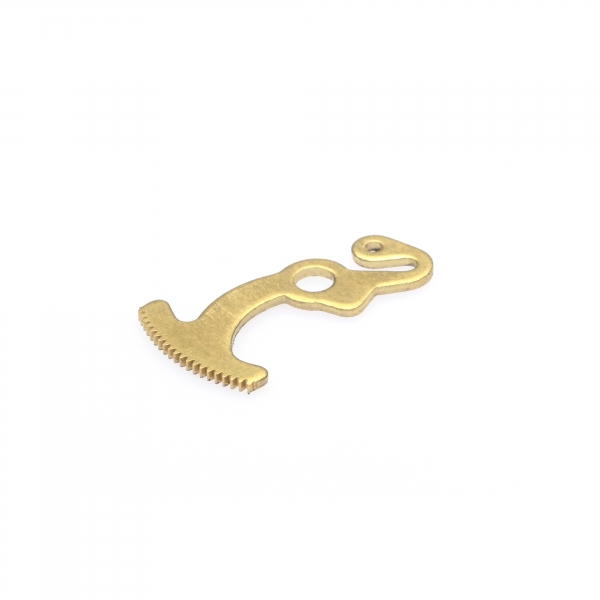

  • 섹터
    섹터 Brass, 1.2t, 기어모듈0.2
  • 상판
    상판 Brass, 1.2t

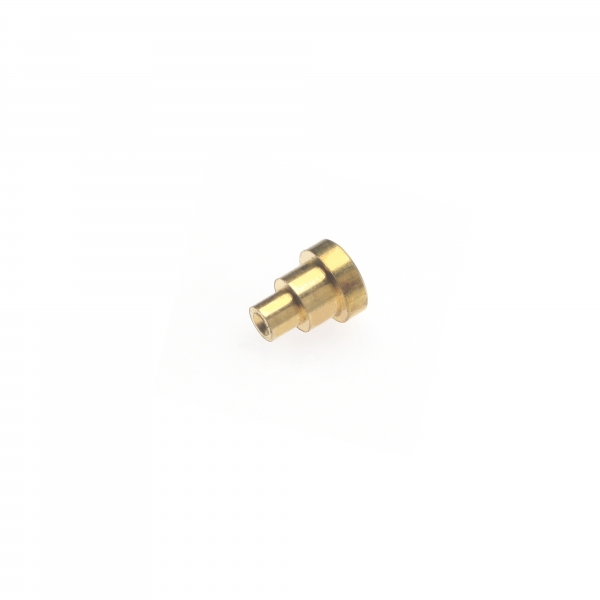

  • 메달주
    메달주 Brass

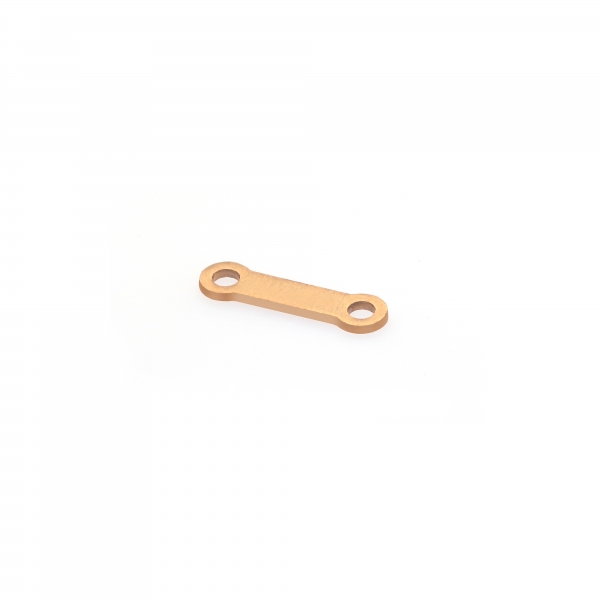

  • 로드
    로드 15L, 0.6t
