50ø 일반내부기구

대화정공 제품에 대한 소개입니다.

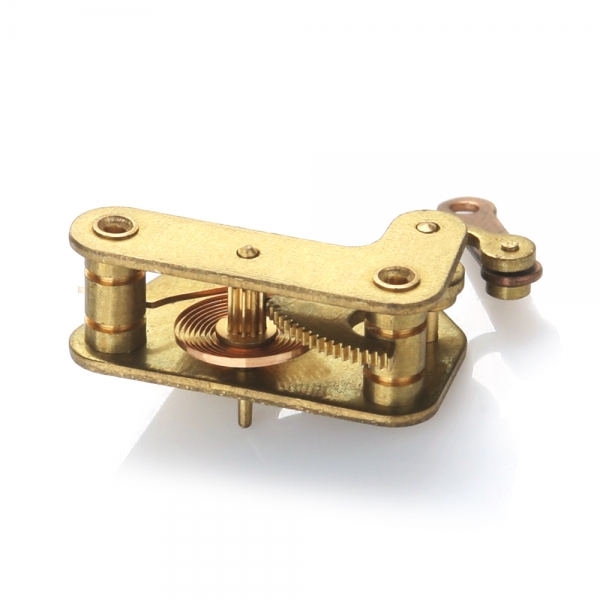

50Ø 일반내부기구 (50Ø Basic Movement)
일반용(Standard Type)
제품사양 (Product Specification)
본 내부기구는 60Ø 내부기구와 거의 동일한 용도로 사용되어지는 기구이며 소방용소화기등 압력을 측정하는 기구에 사용되어지는 내부기구이다.

모든부품은 대화정공에서 가공,조립함
기본사양 (Standard Specification)
상 / 하판 (Upper plate / Bottom plate)
황동(Brass) 1.2T
정밀도 (Degree of precision)
- 도면상 허용공차내에서 가공
+ 가공기본정밀도 (Brass기준 ± 0.01)
+ 조립시 부품간에 밸런스 (메달주, 섹터핀 붓싱)
고려해서 부품가공, 조립
종류 (Type)
종류 일반용 (Standard Type)
부르동관 적용범위
(The limit of application)		 1kg~사용자지정
피니온
(Tooth of Pinion)		 12tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.01)
섹터
(Tooth of Sector)		 92tooth (일본 표준규격에 준하여 가공,일반적으로 ±0.01)
동작범위
(Working range)		 270° / 3.2mm
부품 이미지

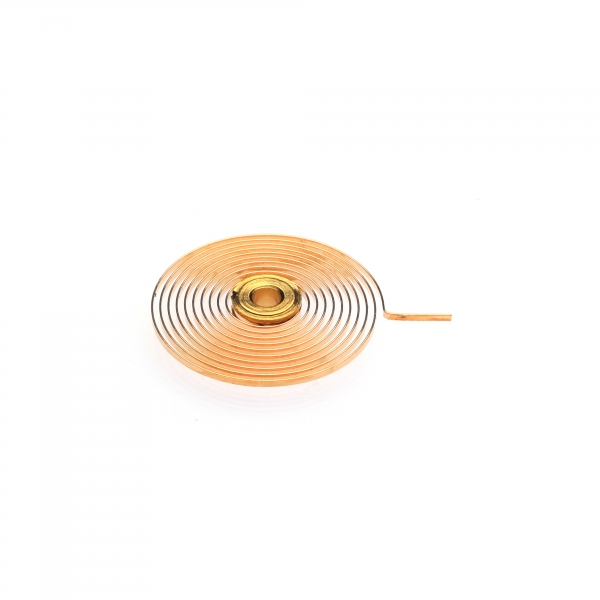

  • 유사
    유사

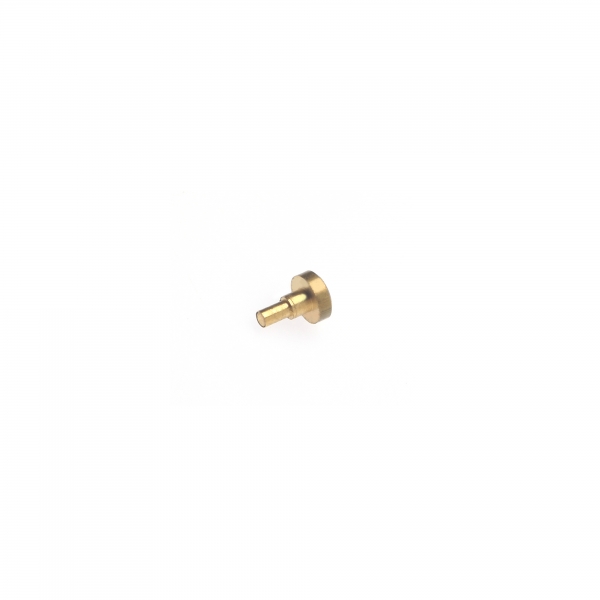

  • 로드핀
    로드핀 Brass

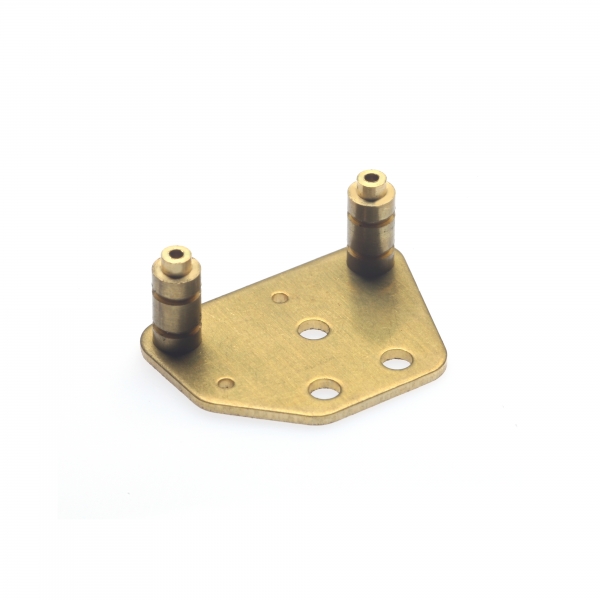

  • 하판+메달주
    하판+메달주 Brass

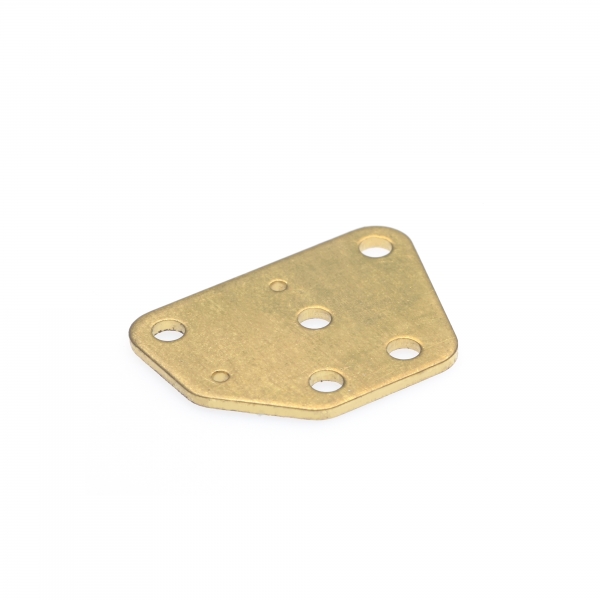

  • 하판
    하판 Brass, 1.2t

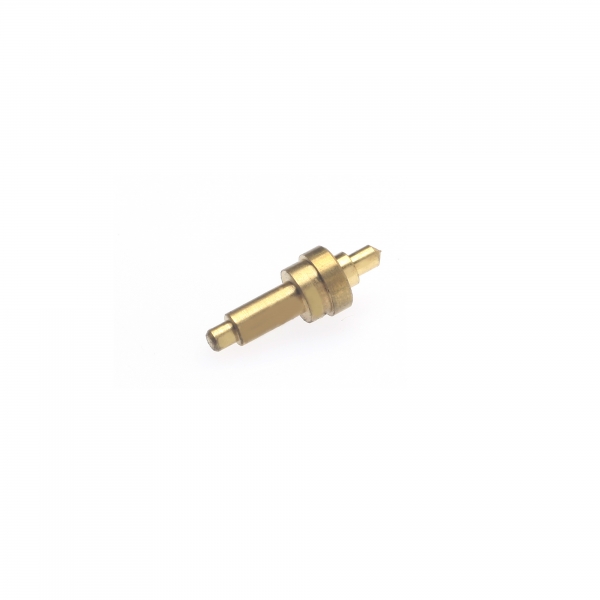

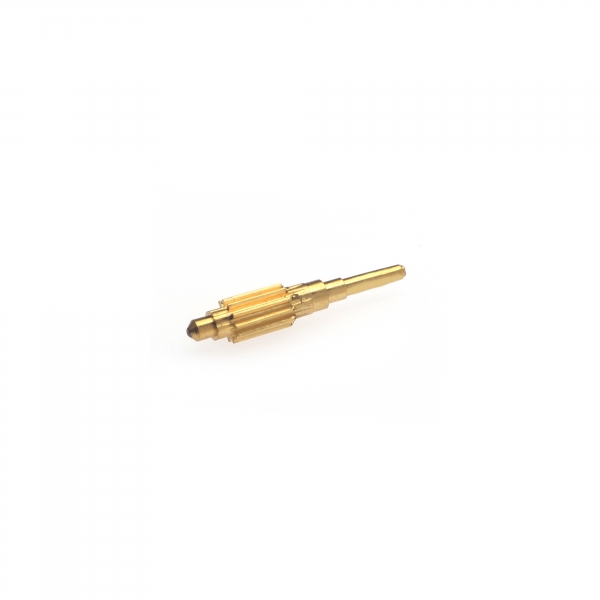

  • 피니온
    피니온 Brass, 기어모듈 0.2
  • 섹터핀
    섹터핀 Brass

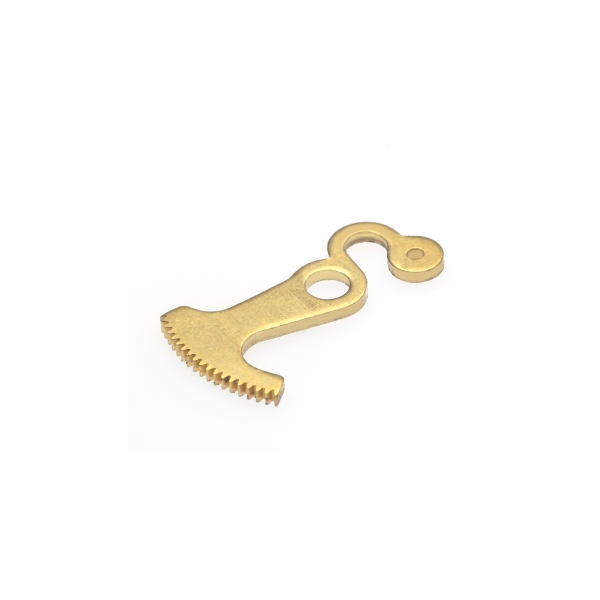

  • 섹터
    섹터 Brass, 기어모듈 0.2, 1.2t

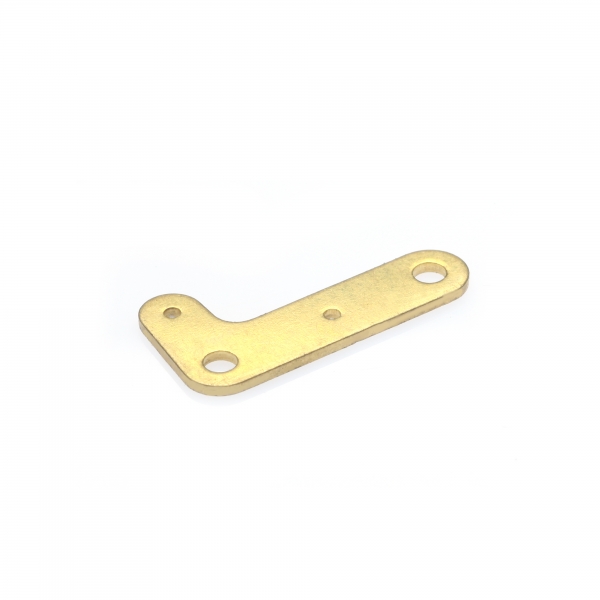

  • 상판
    상판 1.2t, Brass
  • 로드핀
    로드핀

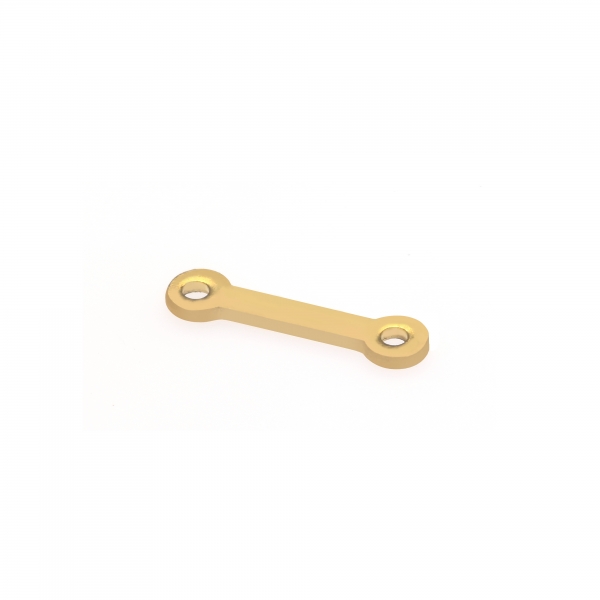

  • 로드
    로드 15L, 0.6t
